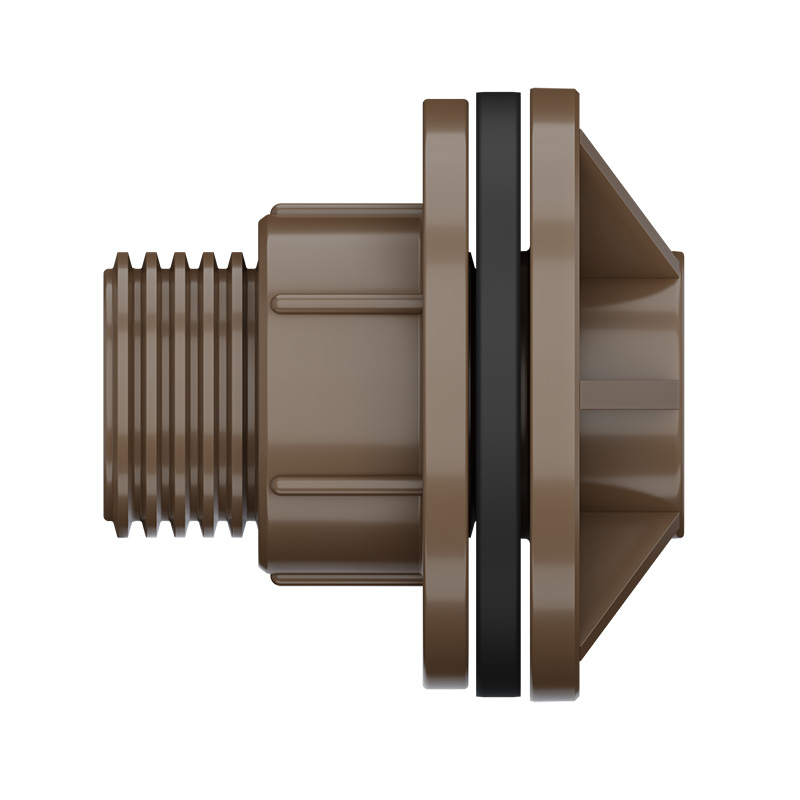

Adaptador Soldável com Anel (Flange) Tigre 40mm x 1¼" para Caixa d'Água – Água Fria (imagem ilustrativa)

O Adaptador Soldável com Anel Tigre 40mm x 1¼" para Caixa d'Água, também conhecido comercialmente como Flange para Caixa d'Água Tigre 40mm, é uma conexão hidráulica desenvolvida para interligar reservatórios de água a tubulações de PVC soldável de 40mm.

Fabricado em PVC rígido, na cor marrom, pertence à Linha Soldável Tigre e possui sistema de fixação com anel de vedação, proporcionando uma conexão segura entre a parede do reservatório e a tubulação de água fria.

Indicado para instalações hidráulicas residenciais, comerciais e prediais, o adaptador é utilizado em sistemas de entrada e saída de água de caixas d'água compatíveis, oferecendo resistência à corrosão, durabilidade e praticidade de instalação.

Principais Benefícios

• Vedação eficiente: sistema com anel de vedação que auxilia na prevenção de vazamentos na ligação com o reservatório.

• Conexão entre reservatório e tubulação: permite interligar caixas d'água a tubos PVC soldáveis de 40mm.

• Resistência à corrosão: fabricado em PVC rígido, material que não sofre oxidação.

• Durabilidade: integrante da Linha Soldável Tigre, com vida útil de referência de 50 anos conforme informações do fabricante.

• Instalação prática: sistema de fixação com vedação mecânica, adequado para reservatórios compatíveis.

• Compatibilidade: utilização com tubos PVC soldáveis Tigre de 40mm.

• Versatilidade: aplicação em sistemas prediais de água fria residenciais, comerciais e industriais compatíveis.

• Facilidade de manutenção: permite a inspeção dos componentes de fixação e vedação quando instalados em local acessível.

Características Técnicas

• Fabricante: Tigre

• Produto: Adaptador Soldável com Anel para Caixa d'Água

• Nome comercial alternativo: Flange para Caixa d'Água

• Código do fabricante: 22002465

• Linha: Soldável Água Fria

• Material: PVC rígido

• Cor: Marrom

• Bitola soldável: 40mm

• Cota D: 1¼" (uma polegada e um quarto)

• Cota A: 64mm

• Cota B: 20mm

• Cota d2: 82mm

• Cota d1: 87,4mm

• Sistema de conexão: Soldável com anel de vedação para reservatório

• Pressão de serviço da Linha Soldável a 20 °C: 7,5 kgf/cm² (75 m.c.a.) para conexões de 20 a 50mm

• Temperatura máxima de utilização da Linha Soldável: 45 °C, respeitando a redução da pressão admissível

• Adesivo para união soldável: Adesivo Plástico Tigre para PVC

• Norma de referência do produto: ABNT NBR 5648

• Norma de referência para instalações prediais: ABNT NBR 5626

• Embalagem do fabricante: 6 unidades

Aplicações do Adaptador Soldável com Anel Tigre 40mm

O Adaptador Soldável com Anel Tigre 40mm x 1¼", conhecido também como flange para caixa d'água, é indicado para interligar reservatórios a tubulações hidráulicas de água fria.

Entre suas principais aplicações estão:

• Instalações de entrada e saída de água em caixas d'água compatíveis.

• Interligação de reservatórios a tubulações soldáveis de PVC de 40mm.

• Sistemas de distribuição de água fria em residências e condomínios.

• Instalações hidráulicas em edifícios residenciais e comerciais.

• Sistemas prediais de abastecimento e distribuição de água.

• Redes de alimentação hidráulica a partir de reservatórios.

• Obras novas, reformas e manutenção de instalações hidráulicas.

A escolha do adaptador deve considerar a compatibilidade com o material e a geometria do reservatório, as dimensões da conexão e as condições de operação do sistema.

Importante: a bitola soldável de 40mm e a cota D de 1¼" representam características dimensionais diferentes. Essas medidas não devem ser interpretadas como diâmetros equivalentes.

Recomendações de Instalação

Para garantir o desempenho e a vedação do Adaptador Soldável com Anel Tigre 40mm, a instalação deve seguir as recomendações técnicas da Tigre e do fabricante do reservatório.

• Verificar a compatibilidade do adaptador com a caixa d'água utilizada.

• Preparar a abertura do reservatório conforme as orientações específicas do fabricante, sem utilizar as cotas dimensionais da peça como referência automática de furação.

• Manter as superfícies de contato limpas e livres de rebarbas e irregularidades.

• Posicionar corretamente o adaptador e o anel de vedação.

• Realizar a fixação de forma adequada, evitando aperto excessivo que possa danificar o reservatório ou a conexão.

• Utilizar tubos PVC soldáveis compatíveis com a bitola de 40mm.

• Realizar cortes perpendiculares no tubo, chanfrar a extremidade e eliminar rebarbas.

• Preparar as superfícies destinadas à soldagem com lixa d'água nº 100, conforme procedimento da Tigre para bitolas de 20 a 50mm.

• Limpar as superfícies soldáveis com Solução Preparadora Tigre.

• Medir a profundidade da bolsa soldável e marcar essa medida na extremidade do tubo.

• Aplicar uniformemente o Adesivo Plástico Tigre para PVC na extremidade do tubo e na bolsa soldável, evitando excessos.

• Encaixar imediatamente as peças até a posição definitiva e remover o excesso de adesivo.

• Aguardar no mínimo 1 hora antes de encher a tubulação com água.

• Respeitar o prazo mínimo de 12 horas antes de realizar testes de pressão ou liberar o abastecimento pressurizado.

• Verificar a estanqueidade da conexão com o reservatório antes de colocar o sistema em funcionamento.

Importante: não aplique adesivo plástico sobre o anel de vedação ou nas superfícies destinadas à vedação mecânica. O adesivo deve ser utilizado exclusivamente nas superfícies soldáveis.

Atenção: o produto é indicado para instalações de água fria. A pressão máxima admissível depende da temperatura de operação e dos limites dos demais componentes do sistema hidráulico.
