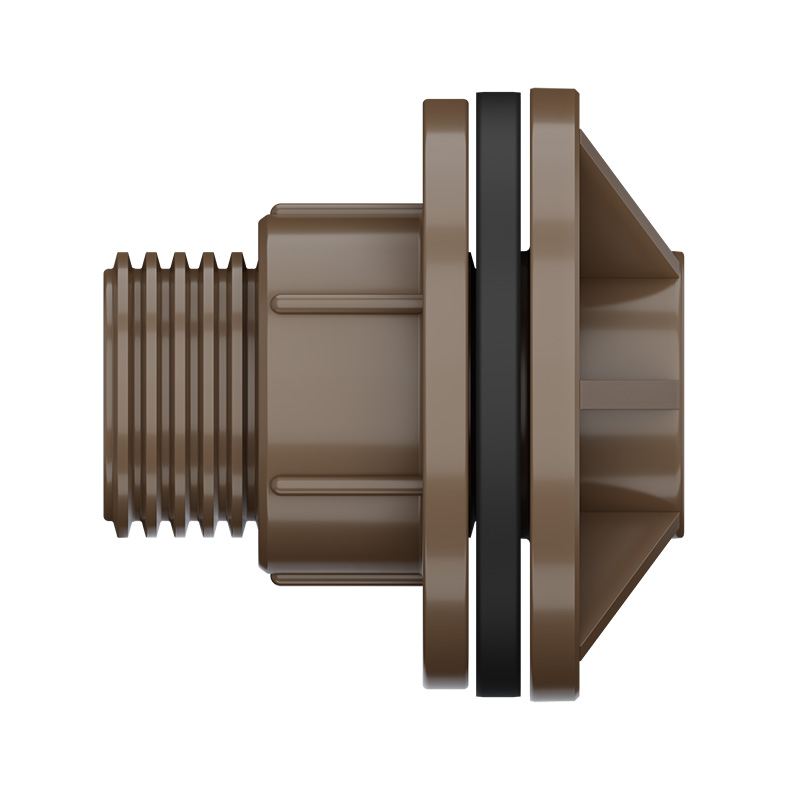

Adaptador Soldável com Anel (Flange) Tigre 50mm x 1½" para Caixa d'Água – Água Fria (imagem ilustrativa)

O Adaptador Soldável com Anel Tigre 50mm x 1½" para Caixa d'Água, também conhecido comercialmente como Flange para Caixa d'Água Tigre 50mm, é uma conexão hidráulica desenvolvida para interligar reservatórios de água a tubulações de PVC soldável de 50mm.

Fabricado em PVC rígido, na cor marrom, pertence à Linha Soldável Tigre e possui sistema de fixação com anel de vedação, permitindo uma ligação segura entre a parede do reservatório e a tubulação de água fria.

Indicado para instalações hidráulicas residenciais, comerciais e prediais, pode ser utilizado nas conexões de entrada e saída de água de caixas d'água compatíveis, oferecendo resistência à corrosão, durabilidade e praticidade de instalação.

Principais Benefícios

• Vedação eficiente: o sistema com anel de vedação auxilia na prevenção de vazamentos na conexão com o reservatório.

• Ligação entre reservatório e tubulação: permite interligar caixas d'água a tubos PVC soldáveis de 50mm.

• Resistência à corrosão: fabricado em PVC rígido, material que não sofre oxidação.

• Durabilidade: integrante da Linha Soldável Tigre, com vida útil de referência de 50 anos, conforme informações do fabricante.

• Instalação prática: sistema de fixação e vedação adequado para reservatórios compatíveis.

• Compatibilidade: utilização com tubos PVC soldáveis Tigre de 50mm.

• Versatilidade: aplicação em sistemas prediais de água fria residenciais, comerciais e industriais compatíveis.

• Facilidade de manutenção: permite a inspeção dos componentes de fixação e vedação quando instalados em locais acessíveis.

Características Técnicas

• Fabricante: Tigre

• Produto: Adaptador Soldável com Anel para Caixa d'Água

• Nome comercial alternativo: Flange para Caixa d'Água

• Código do fabricante: 22002481

• Linha: Soldável Água Fria

• Material: PVC rígido

• Cor: Marrom

• Bitola soldável: 50mm

• Cota D: 1½" (uma polegada e meia)

• Cota A: 67mm

• Cota B: 23mm

• Cota d2: 88mm

• Cota d1: 94,7mm

• Sistema de conexão: Soldável com anel de vedação para reservatório

• Pressão de serviço das conexões da Linha Soldável de 20 a 50mm a 20 °C: 7,5 kgf/cm² (75 m.c.a.)

• Temperatura máxima de utilização da Linha Soldável: 45 °C, respeitando a redução da pressão admissível

• Adesivo recomendado para união soldável: Adesivo Plástico Tigre para PVC

• Norma de referência da linha: ABNT NBR 5648

• Norma de referência para instalações prediais: ABNT NBR 5626

• Embalagem do fabricante: 6 unidades

Aplicações do Adaptador Soldável com Anel Tigre 50mm

O Adaptador Soldável com Anel Tigre 50mm x 1½", também conhecido como flange para caixa d'água, é indicado para conectar reservatórios a tubulações hidráulicas de água fria.

Entre suas aplicações estão:

• Ligações de entrada e saída de água em caixas d'água compatíveis.

• Interligação de reservatórios a tubulações soldáveis de PVC de 50mm.

• Sistemas de abastecimento e distribuição de água fria em residências e condomínios.

• Instalações hidráulicas em edifícios residenciais e comerciais.

• Redes prediais de alimentação de água a partir de reservatórios.

• Obras novas, reformas e manutenção de instalações hidráulicas.

A escolha do adaptador deve considerar a compatibilidade com o material e a geometria do reservatório, as dimensões da conexão e as condições de operação do sistema.

Importante: a bitola soldável de 50mm e a cota D de 1½" representam características dimensionais distintas. Essas medidas não devem ser interpretadas como diâmetros fisicamente equivalentes.

Recomendações de Instalação

Para garantir o desempenho e a vedação do Adaptador Soldável com Anel Tigre 50mm, a instalação deve seguir as orientações técnicas da Tigre e do fabricante do reservatório.

• Verificar a compatibilidade do adaptador com a caixa d'água utilizada.

• Preparar a abertura do reservatório de acordo com as instruções específicas de instalação, sem utilizar as cotas da peça como medida automática de furação.

• Manter as superfícies de contato limpas e livres de rebarbas ou irregularidades.

• Posicionar corretamente o adaptador e o anel de vedação.

• Realizar a fixação sem aperto excessivo, evitando deformações ou danos à conexão e ao reservatório.

• Utilizar tubos PVC soldáveis compatíveis com a bitola de 50mm.

• Realizar cortes perpendiculares no tubo, chanfrar a extremidade e remover rebarbas.

• Preparar as superfícies soldáveis utilizando lixa d'água nº 100, conforme procedimento da Tigre para bitolas de 20 a 50mm.

• Limpar as superfícies de união soldável com Solução Preparadora Tigre.

• Medir a profundidade da bolsa soldável e marcar essa medida na extremidade do tubo.

• Aplicar uniformemente o Adesivo Plástico Tigre para PVC na extremidade do tubo e na parte interna da bolsa soldável, evitando excessos.

• Encaixar imediatamente as peças até a posição definitiva e remover o excesso de adesivo.

• Aguardar no mínimo 1 hora antes de encher a tubulação com água.

• Respeitar o prazo mínimo de 12 horas antes de realizar testes de pressão ou liberar o abastecimento pressurizado.

• Verificar a estanqueidade da ligação com o reservatório antes de colocar o sistema em funcionamento.

Importante: não aplique adesivo plástico sobre o anel de vedação ou nas superfícies destinadas à vedação mecânica. O adesivo deve ser utilizado exclusivamente nas superfícies soldáveis.

Atenção: o produto é destinado à condução de água fria. A pressão admissível deve considerar a temperatura de operação e os limites dos demais componentes do sistema hidráulico.
