Adaptador Soldável Curto Tigre 85mm x 3" com Bolsa e Rosca para Registro – Água Fria (imagem ilustrativa)

O Adaptador Soldável Curto Tigre 85mm x 3" com Bolsa e Rosca para Registro é uma conexão hidráulica fabricada em PVC rígido, desenvolvida para realizar a transição entre tubulações soldáveis de 85mm e registros ou componentes hidráulicos com rosca fêmea de 3 polegadas.

Pertencente à Linha Soldável Tigre, é indicado para instalações prediais de água fria em edifícios residenciais, condomínios, estabelecimentos comerciais e instalações industriais, oferecendo resistência à corrosão, durabilidade e praticidade na montagem.

Também conhecido como Adaptador PVC Soldável Tigre 85mm x 3 Polegadas, possui uma extremidade com bolsa soldável e outra com rosca externa (macho), permitindo conectar tubulações de PVC soldável a registros roscáveis compatíveis.

Seu formato curto facilita a montagem em instalações hidráulicas que necessitam de conexões compactas, contribuindo para a segurança e a eficiência do sistema quando instalado conforme as recomendações do fabricante.

Principais Benefícios

• Conexão entre sistemas: permite unir tubos soldáveis de 85mm a registros com rosca fêmea de 3 polegadas.

• Resistência e durabilidade: fabricado em PVC rígido, resistente à corrosão e à oxidação.

• Formato compacto: modelo curto, que facilita a montagem em espaços reduzidos.

• Instalação prática: combina bolsa soldável e rosca externa para ligação com componentes hidráulicos compatíveis.

• Resistência à pressão: conexão especificada para pressão de serviço de 10 kgf/cm² a 20 °C.

• Versatilidade: indicado para instalações prediais de água fria residenciais, comerciais e industriais.

• Compatibilidade: utilização com tubos PVC soldáveis de 85mm e componentes com rosca BSP de 3".

• Durabilidade: a Linha Soldável Tigre apresenta vida útil de referência de 50 anos, conforme informações do fabricante.

Características Técnicas

• Fabricante: Tigre

• Produto: Adaptador Soldável Curto com Bolsa e Rosca para Registro

• Código do fabricante: 22000853

• Linha: Soldável Água Fria

• Material: PVC rígido

• Cor: Marrom

• Bitola soldável: 85mm

• Bitola roscável: 3" (três polegadas)

• Tipo de rosca: Externa (macho)

• Padrão da rosca: BSP, conforme especificação da Linha Soldável Tigre

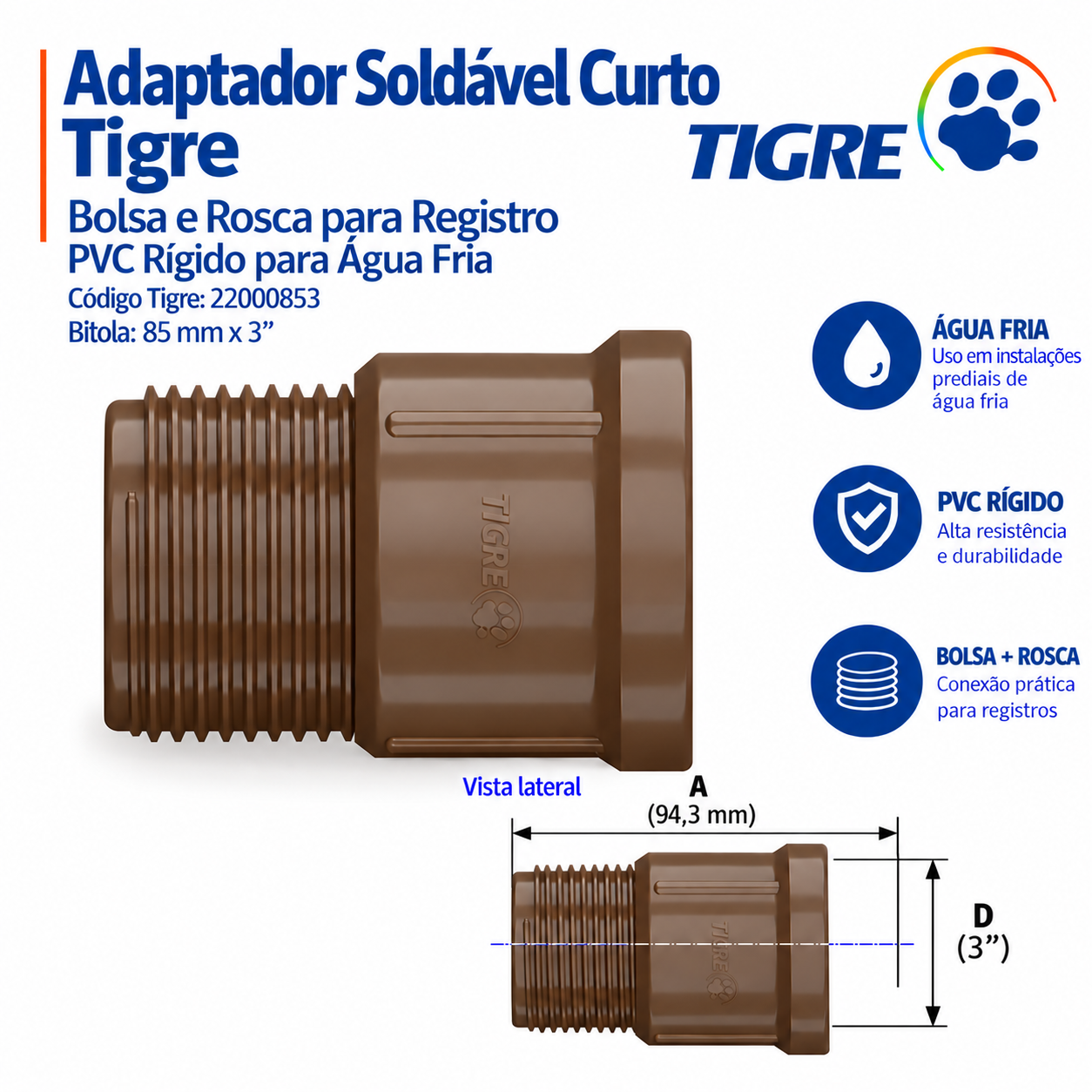

• Cota A: 94,3mm

• Cota D: 3" (bitola roscável indicada no catálogo)

• Tipo de conexão: Bolsa soldável e rosca para registro

• Pressão de serviço da conexão a 20 °C: 10 kgf/cm² (100 m.c.a.)

• Temperatura máxima de utilização: 45 °C, respeitando a redução da pressão admissível

• Adesivo recomendado: Adesivo Aquatherm Tigre, conforme procedimento de montagem para bitolas a partir de 60mm

• Vedação da rosca: Fita Veda Rosca Tigre

• Norma de referência do produto: ABNT NBR 5648

• Norma de referência para instalações prediais: ABNT NBR 5626

• Embalagem do fabricante: 3 unidades

Aplicações do Adaptador Soldável Tigre 85mm x 3"

O Adaptador Soldável Curto Tigre 85mm x 3" é indicado para realizar conexões entre tubulações de PVC soldável e componentes hidráulicos roscáveis em sistemas de distribuição de água fria.

Entre suas principais aplicações estão:

• Instalação de registros com rosca fêmea de 3 polegadas.

• Redes prediais de distribuição de água fria em edifícios e condomínios.

• Sistemas de alimentação e distribuição de água a partir de reservatórios.

• Barriletes e redes hidráulicas de maior porte.

• Instalações hidráulicas em estabelecimentos comerciais.

• Redes prediais de água fria em instalações industriais.

• Obras novas, reformas e ampliações de sistemas hidráulicos.

A escolha do adaptador deve considerar a compatibilidade entre a tubulação soldável de 85mm e a rosca fêmea de 3" do componente a ser conectado.

Importante: a bitola soldável de 85mm e a rosca de 3" pertencem a sistemas de medidas diferentes. O adaptador realiza a transição entre essas conexões, não significando que os diâmetros sejam equivalentes.

Recomendações de Instalação

Para garantir a segurança e o desempenho do Adaptador Soldável Curto Tigre 85mm x 3", a instalação deve seguir as recomendações técnicas do fabricante.

• Utilizar tubos PVC soldáveis compatíveis com a bitola de 85mm.

• Conferir a compatibilidade da rosca macho BSP de 3" com a rosca fêmea do registro ou componente.

• Realizar cortes perpendiculares no tubo, chanfrar as extremidades cortadas e eliminar rebarbas e sujeiras.

• Testar o encaixe e marcar a profundidade da bolsa soldável.

• Limpar as superfícies de união com Solução Preparadora Tigre, removendo impurezas e gorduras.

• Utilizar Adesivo Aquatherm Tigre, aplicando uma segunda demão na extremidade do tubo, conforme orientação para bitolas a partir de 60mm.

• Encaixar imediatamente o tubo até o final da bolsa do adaptador e remover o excesso de adesivo.

• Aguardar 1 hora antes de encher a tubulação com água.

• Respeitar o prazo mínimo de 12 horas antes de realizar testes de pressão ou liberar o abastecimento pressurizado.

• Aplicar Fita Veda Rosca Tigre na rosca macho, conforme as recomendações do fabricante.

• Alinhar as roscas e realizar o aperto manualmente, evitando ferramentas e esforços excessivos.

• Proteger adequadamente as conexões instaladas em ambientes externos contra a exposição às intempéries.

Importante: para a bitola de 85mm, a Tigre recomenda Adesivo Aquatherm Tigre na união soldável, com aplicação de segunda demão na extremidade do tubo. O lixamento com lixa d'água nº 100 é indicado no procedimento da Linha Soldável somente para bitolas de 20 a 50mm.

Atenção: não utilize adesivo plástico de PVC na parte roscável do adaptador. A vedação deve ser realizada com fita veda rosca apropriada, sem excesso de material ou aperto que possa danificar a conexão.

A pressão de serviço do adaptador é de 10 kgf/cm² a 20 °C. Quando utilizado com tubos soldáveis Tigre especificados para 7,5 kgf/cm², deve ser respeitado o limite do componente de menor resistência, considerando também a temperatura de operação.
