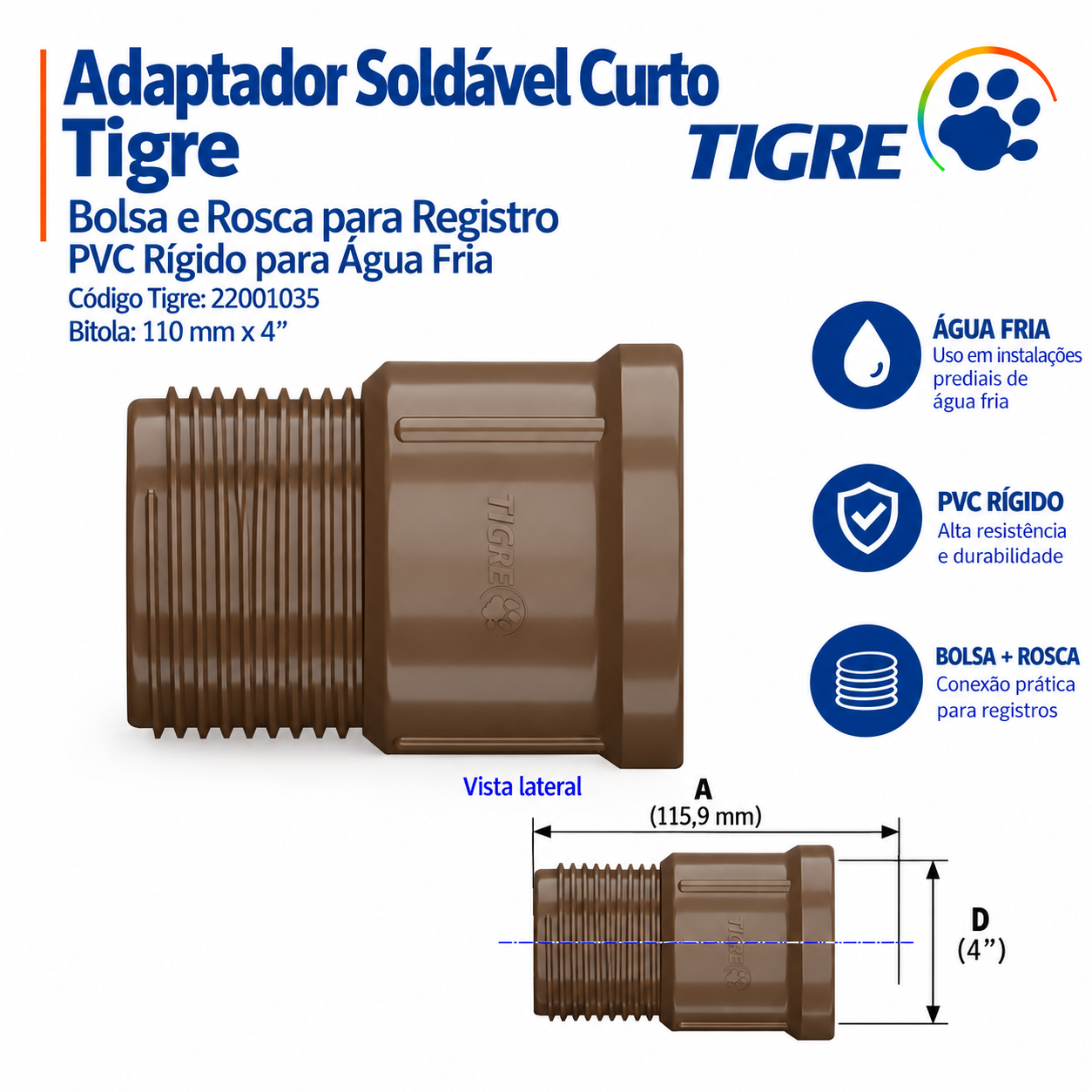

Adaptador Soldável Curto Tigre 110mm x 4" com Bolsa e Rosca para Registro – Água Fria (imagem ilustrativa)

O Adaptador Soldável Curto Tigre 110mm x 4" com Bolsa e Rosca para Registro é uma conexão hidráulica fabricada em PVC rígido, desenvolvida para realizar a transição entre tubulações soldáveis de 110mm e registros ou componentes hidráulicos com rosca fêmea de 4 polegadas.

Pertencente à Linha Soldável Tigre, é indicado para instalações prediais de água fria em edifícios residenciais, condomínios, estabelecimentos comerciais e instalações industriais que utilizam tubulações de maior diâmetro.

Também conhecido como Adaptador PVC Soldável 110mm x 4 Polegadas Tigre, possui uma extremidade com bolsa soldável e outra com rosca externa, permitindo a conexão entre sistemas de tubulação soldável e componentes roscáveis compatíveis.

Seu formato curto facilita a montagem em sistemas hidráulicos que exigem conexões compactas, oferecendo resistência à corrosão, durabilidade e segurança quando instalado conforme as recomendações técnicas do fabricante.

Principais Benefícios

• Conexão entre sistemas: permite conectar tubos soldáveis de 110mm a registros com rosca fêmea de 4 polegadas.

• Resistência e durabilidade: fabricado em PVC rígido, resistente à corrosão e à oxidação.

• Alta capacidade hidráulica: adequado para redes de distribuição de água fria com maiores demandas de vazão, conforme dimensionamento.

• Formato compacto: modelo curto, que facilita a montagem em instalações com espaço limitado.

• Instalação prática: combina bolsa soldável com rosca externa para conexão com componentes hidráulicos compatíveis.

• Versatilidade: indicado para sistemas prediais residenciais, comerciais e industriais.

• Compatibilidade: utilização com tubos PVC soldáveis de 110mm e componentes com rosca BSP de 4 polegadas.

• Baixa necessidade de manutenção: material resistente à corrosão, quando empregado nas condições de serviço previstas.

Características Técnicas

• Fabricante: Tigre

• Produto: Adaptador Soldável Curto com Bolsa e Rosca para Registro

• Código do fabricante: 22001035

• Linha: Soldável Água Fria

• Material: PVC rígido

• Cor: Marrom

• Bitola soldável: 110mm

• Bitola roscável: 4" (4 polegadas)

• Tipo de rosca: Externa (macho)

• Padrão da rosca: BSP, conforme especificação da Linha Soldável Tigre

• Cota A: 115,9mm

• Cota D: 4" (dimensão roscável indicada no catálogo)

• Tipo de conexão: Bolsa soldável e rosca para registro

• Pressão de serviço da conexão a 20 °C: 10 kgf/cm² (100 m.c.a.)

• Temperatura máxima de utilização: 45 °C, respeitando os limites de pressão e temperatura do sistema

• Adesivo recomendado: Adesivo Aquatherm Tigre, conforme procedimento de montagem da Linha Soldável para bitolas a partir de 60mm

• Vedação da rosca: Fita Veda Rosca Tigre

• Norma de referência do produto: ABNT NBR 5648

• Norma de referência para instalações prediais: ABNT NBR 5626

• Embalagem do fabricante: 3 unidades

Aplicações do Adaptador Soldável Tigre 110mm x 4"

O Adaptador Soldável Curto Tigre 110mm x 4" é indicado para realizar a ligação entre tubulações de PVC soldável e registros ou outros componentes hidráulicos roscáveis em instalações de água fria.

Entre suas principais aplicações estão:

• Instalação de registros com rosca fêmea de 4 polegadas compatível.

• Redes prediais de distribuição de água fria em condomínios.

• Sistemas de alimentação e distribuição de água a partir de reservatórios.

• Barriletes e redes hidráulicas de edifícios residenciais e comerciais.

• Instalações prediais de água fria em ambientes industriais.

• Redes de distribuição hidráulica de maior porte.

• Obras novas, reformas e ampliações de instalações hidráulicas.

A utilização do adaptador deve considerar a compatibilidade entre a tubulação soldável de 110mm e a rosca do componente conectado, além das condições de pressão, temperatura e vazão do projeto.

O produto pode ser utilizado em instalações embutidas ou aparentes em ambientes cobertos e protegidos, respeitando as recomendações da Tigre.

Recomendações de Instalação

A instalação do Adaptador Soldável Curto Tigre 110mm x 4" deve seguir os procedimentos técnicos recomendados pelo fabricante, garantindo o correto funcionamento das uniões soldável e roscável.

• Utilizar tubos PVC soldáveis compatíveis com a bitola de 110mm.

• Conferir a compatibilidade da rosca macho de 4" com a rosca fêmea do registro ou componente.

• Realizar cortes perpendiculares no tubo, eliminar rebarbas e preparar corretamente as extremidades.

• Testar o encaixe e marcar a profundidade da bolsa soldável.

• Limpar as superfícies de união com Solução Preparadora Tigre.

• Utilizar Adesivo Aquatherm Tigre, aplicando uma segunda demão na extremidade do tubo, conforme orientação do fabricante para bitolas a partir de 60mm.

• Encaixar imediatamente o tubo até o final da bolsa do adaptador e remover o excesso de adesivo.

• Aguardar 1 hora antes de encher a tubulação com água.

• Respeitar o prazo mínimo de 12 horas antes de realizar testes de pressão ou liberar o abastecimento pressurizado.

• Aplicar Fita Veda Rosca Tigre na rosca macho, no sentido horário, evitando excesso de fita.

• Efetuar o rosqueamento com alinhamento correto e aperto manual, sem utilizar ferramentas que possam danificar a conexão.

• Proteger as conexões instaladas em ambientes externos contra a exposição direta às intempéries.

Importante: não utilize adesivo plástico de PVC na conexão roscável. A vedação deve ser realizada com fita veda rosca apropriada, evitando apertos excessivos que possam provocar trincas ou rompimento da peça.

Atenção: a conexão de 110mm possui pressão de serviço de 10 kgf/cm² a 20 °C, conforme a especificação da Linha Soldável Tigre. Entretanto, em instalações que utilizam tubos soldáveis com pressão de serviço de 7,5 kgf/cm², deve ser respeitado o limite do componente de menor resistência, considerando também as condições de temperatura da instalação.
