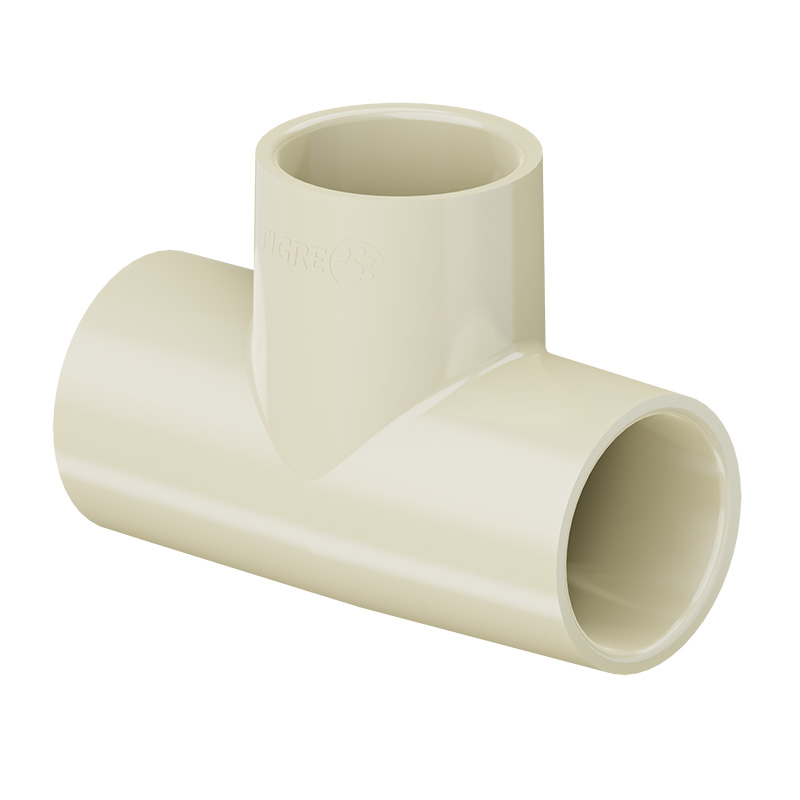

O Tê 90° Aquatherm 42 mm Tigre é uma conexão hidráulica desenvolvida para realizar derivações perpendiculares em tubulações de água quente e fria, permitindo criar ramificações de 90 graus a partir da linha principal.
Fabricado em CPVC (Policloreto de Vinila Clorado), pertence à Linha Aquatherm Tigre e oferece resistência à temperatura, pressão e corrosão, conforme as condições de operação estabelecidas pelo fabricante.
O Tê Soldável Aquatherm 42 mm possui três bolsas de mesma bitola, permitindo conectar tubos Aquatherm de 42 mm sem redução de diâmetro.
Derivação de 90°: permite criar ramificações perpendiculares à tubulação principal.
Três bolsas soldáveis: conecta tubos Aquatherm de 42 mm nas três extremidades.
Resistência térmica: fabricado em CPVC para instalações de água quente e fria.
Resistência à corrosão: não apresenta ferrugem ou oxidação.
Soldagem a frio: instalação com adesivo específico para CPVC Aquatherm.
Compatibilidade: desenvolvido para tubulações da Linha Aquatherm Tigre.
Produto: Tê 90° Aquatherm
Marca: Tigre
Linha: Aquatherm
Código do fabricante: 37420824
Bitola nominal: 42 mm
Material: CPVC
Cor: Bege
Tipo de conexão: Soldável nas três extremidades
Configuração: Três bolsas de mesma bitola
Ângulo de derivação: 90°
Função: Ramificação de tubulações sem redução de diâmetro
Aplicação: Sistemas hidráulicos de água quente e fria
Compatibilidade: Tubos Aquatherm Tigre de 42 mm
Embalagem do fabricante: 5 unidades
Normas de referência do sistema: ABNT NBR 15884 e ABNT NBR 5626:2020
Conforme a página atual do fabricante:
Cota A: 111 mm
Cota B: 33 mm
Cota C: 55 mm
Cota DE: 42 mm
As dimensões correspondem ao Tê 90° Aquatherm Tigre 42 mm, código 37420824.
Observação técnica: a ficha Aquatherm de outubro de 2025 apresenta medidas diferentes para as cotas A, B e C. Para aplicações que exigem precisão dimensional, recomenda-se confirmar as medidas com o fabricante.
O Sistema Aquatherm Tigre apresenta os seguintes parâmetros gerais de operação:
A 80 °C: pressão máxima de serviço de 60 m.c.a.
A 70 °C: pressão de serviço de até 90 m.c.a.
A 20 °C: pressão de serviço de até 240 m.c.a., nas condições previstas para linhas de recalque de água fria.
Esses valores são referências gerais do Sistema Aquatherm. A instalação deve respeitar as condições de dimensionamento hidráulico, temperatura e pressão estabelecidas pela Tigre.
O Sistema Aquatherm não é indicado para condução de vapor.
O Tê CPVC Aquatherm 42 mm Tigre é indicado para realizar derivações de 90 graus em instalações hidráulicas de água quente e fria.
Pode ser utilizado em instalações residenciais, comerciais e industriais, redes de distribuição de água e sistemas de aquecimento que utilizem tubulações Aquatherm compatíveis.
Sua configuração com três bolsas soldáveis permite criar ramificações mantendo a bitola de 42 mm nos três pontos de conexão.
A instalação deve seguir as orientações técnicas da Tigre, utilizando Adesivo Aquatherm específico para CPVC.
Para a bitola de 42 mm, deve ser adotado o procedimento convencional de soldagem a frio:
Cortar os tubos perpendicularmente, retirar as rebarbas e chanfrar as extremidades.
Aplicar adesivo específico para CPVC na ponta do tubo e na bolsa do tê.
Encaixar as peças com giro de 1/4 de volta, conforme orientação da Tigre.
Repetir o procedimento nas demais bolsas da conexão.
Respeitar os períodos de cura antes de colocar a instalação em funcionamento.
Cuidados importantes:
Utilizar adesivo apropriado para o Sistema Aquatherm.
Não movimentar as juntas soldáveis nos primeiros 15 minutos.
Aguardar 1 hora antes de abrir o registro e 24 horas antes do ensaio de pressão ou abastecimento de rede pressurizada, conforme a Tigre.
Utilizar suportes adequados para evitar esforços mecânicos sobre a conexão.
Prever isolamento térmico e soluções para acomodar a dilatação nas instalações de água quente.
