Te Aquatherm 22 mm Tigre

Código: 000364 Marca:
R$ 4,51
Comprar Estoque: 1 dia útil
  • R$ 4,51 Mercado Pago
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

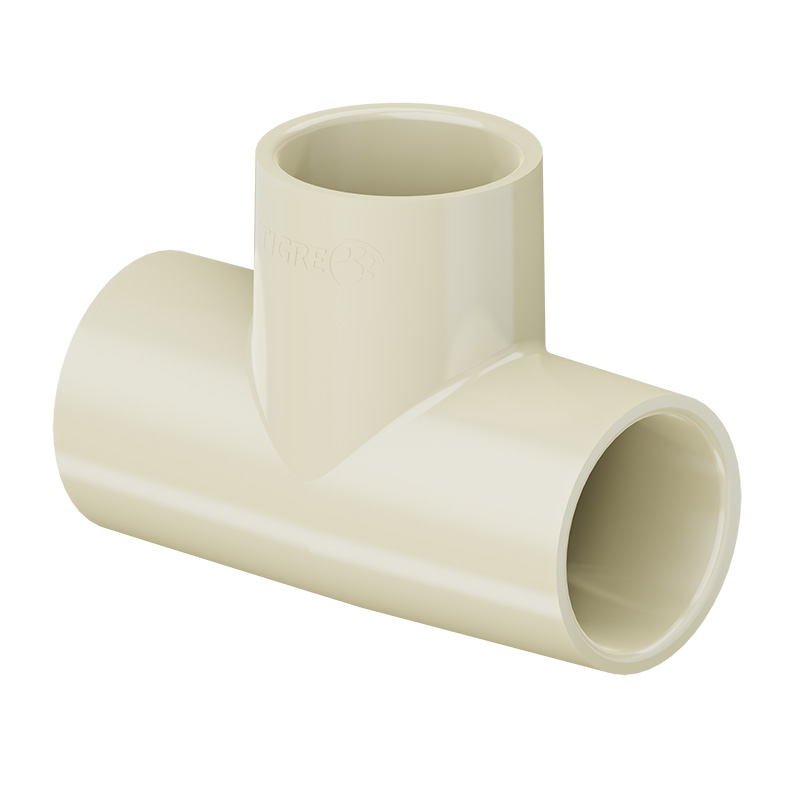

Tê 90° Aquatherm 22 mm Tigre (Imagem Ilustrativa)

O Tê 90° Aquatherm 22 mm Tigre é uma conexão hidráulica desenvolvida para realizar derivações perpendiculares em tubulações de água quente e fria, permitindo criar ramificações de 90 graus a partir da linha principal.

Fabricado em CPVC (Policloreto de Vinila Clorado), pertence à Linha Aquatherm Tigre, oferecendo resistência à temperatura, pressão e corrosão, conforme as condições de operação estabelecidas pelo fabricante.

O Tê Soldável Aquatherm 22 mm possui três bolsas de mesma bitola, permitindo conectar tubos Aquatherm de 22 mm sem redução de diâmetro.

Principais Benefícios

  • Derivação de 90°: permite criar ramificações perpendiculares à tubulação principal.

  • Três bolsas soldáveis: conecta tubos Aquatherm de 22 mm nas três extremidades.

  • Resistência térmica: fabricado em CPVC para instalações de água quente e fria.

  • Resistência à corrosão: não apresenta ferrugem ou oxidação.

  • Soldagem a frio: instalação com adesivo específico para CPVC Aquatherm.

  • Compatibilidade: desenvolvido para tubulações da Linha Aquatherm Tigre.

Características Técnicas

  • Produto: Tê 90° Aquatherm

  • Marca: Tigre

  • Linha: Aquatherm

  • Código do fabricante: 22851950

  • Bitola nominal: 22 mm

  • Material: CPVC

  • Cor: Bege

  • Tipo de conexão: Soldável nas três extremidades

  • Configuração: Três bolsas de mesma bitola

  • Ângulo de derivação: 90°

  • Função: Ramificação de tubulações sem redução de diâmetro

  • Aplicação: Sistemas hidráulicos de água quente e fria

  • Compatibilidade: Tubos Aquatherm Tigre de 22 mm

  • Embalagem do fabricante: 40 unidades

  • Normas de referência do sistema: ABNT NBR 15884 e ABNT NBR 5626:2020

Dimensões Técnicas — Tigre

Conforme a página atual do fabricante:

  • Cota A: 62 mm

  • Cota B: 18 mm

  • Cota C: 31 mm

  • Cota DE: 22 mm

As dimensões correspondem ao Tê 90° Aquatherm Tigre 22 mm, código 22851950.

Observação técnica: a ficha Aquatherm de outubro de 2025 apresenta 61,4 mm para a cota A e 17,8 mm para a cota B. Para aplicações que exigem precisão dimensional, recomenda-se confirmar as medidas com o fabricante.

Temperatura e Pressão de Trabalho

O Sistema Aquatherm Tigre apresenta os seguintes parâmetros gerais de operação:

  • A 80 °C: pressão máxima de serviço de 60 m.c.a.

  • A 70 °C: pressão de serviço de até 90 m.c.a.

  • A 20 °C: pressão de serviço de até 240 m.c.a., nas condições previstas pelo fabricante para água fria.

Esses valores são referências gerais do Sistema Aquatherm. A instalação deve respeitar as condições de dimensionamento hidráulico, temperatura e pressão estabelecidas pela Tigre.

O Sistema Aquatherm não é indicado para condução de vapor.

Aplicações do Tê 90° Aquatherm 22 mm

O Tê CPVC Aquatherm 22 mm Tigre é indicado para realizar derivações de 90 graus em instalações hidráulicas de água quente e fria.

Pode ser utilizado em instalações residenciais, comerciais e industriais, redes de distribuição de água e sistemas de aquecimento que utilizem tubulações Aquatherm.

Sua configuração com três bolsas soldáveis permite criar ramificações mantendo a mesma bitola de 22 mm nos três pontos de conexão.

Recomendações de Instalação

A instalação deve seguir as orientações técnicas da Tigre, utilizando Adesivo Aquatherm específico para CPVC.

Para a bitola de 22 mm, deve ser adotado o procedimento convencional de soldagem a frio:

  1. Cortar os tubos perpendicularmente, retirar as rebarbas e chanfrar as extremidades.

  2. Aplicar adesivo específico para CPVC na ponta do tubo e na bolsa do tê.

  3. Encaixar as peças com giro de 1/4 de volta, conforme orientação da Tigre.

  4. Repetir o procedimento nas demais bolsas da conexão.

  5. Respeitar os períodos de cura antes de colocar a instalação em funcionamento.

Cuidados importantes:

  • Utilizar adesivo apropriado para o Sistema Aquatherm.

  • Não movimentar as juntas soldáveis nos primeiros 15 minutos.

  • Aguardar 1 hora antes de abrir o registro e 24 horas antes do ensaio de pressão ou abastecimento de rede pressurizada, conforme a Tigre.

  • Utilizar suportes adequados para evitar esforços mecânicos sobre a conexão.

  • Prever isolamento térmico e soluções para acomodar a dilatação nas instalações de água quente.
