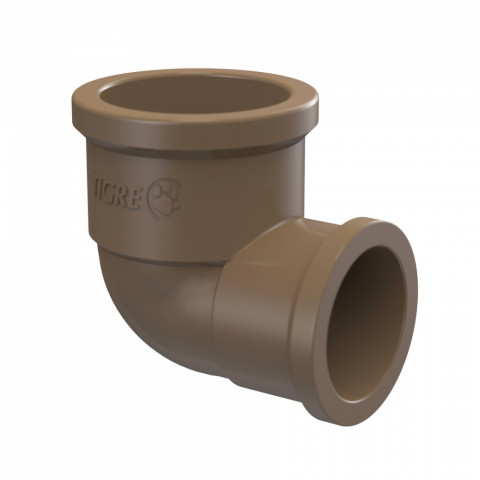

Joelho de Redução 90° Soldável Tigre 32mm x 25mm – Conexão para Água Fria (imagem ilustrativa)

O Joelho de Redução 90° Soldável Tigre 32mm x 25mm é uma conexão hidráulica fabricada em PVC, desenvolvida para realizar mudanças de direção de 90 graus e reduzir a bitola de tubulações em sistemas de distribuição de água fria.

Pertencente à Linha Soldável Tigre, possui duas bolsas soldáveis de diferentes diâmetros, sendo uma de 32mm e outra de 25mm, permitindo a união de tubos compatíveis por meio de adesivo apropriado.

Também conhecido como Joelho Redutor Soldável Tigre 32 x 25mm, Joelho PVC de Redução 90° 32mm x 25mm ou Cotovelo de Redução Soldável 32 x 25mm, é indicado para instalações hidráulicas residenciais, comerciais e industriais que necessitam de redução de bitola com mudança de direção.

É uma solução prática para obras novas, reformas e manutenção de instalações hidráulicas de água fria.

Principais Benefícios

• Redução de bitola: permite a transição entre tubulações soldáveis de 32mm e 25mm.

• Mudança de direção de 90°: altera o percurso da tubulação no ângulo especificado.

• Dupla função: reúne redução de diâmetro e mudança de direção em uma única conexão.

• Instalação prática: união por soldagem a frio com adesivo recomendado pela Tigre.

• Resistência à corrosão: característica do PVC utilizado na Linha Soldável Tigre.

• Versatilidade: indicado para instalações hidráulicas residenciais, comerciais e industriais.

Características Técnicas

• Fabricante: Tigre

• Produto: Joelho de Redução 90° Soldável

• Código do fabricante: 22166760

• Linha: Soldável Água Fria

• Material: PVC

• Cor: Marrom

• Bitola nominal: 32mm x 25mm

• Ângulo de mudança de direção: 90°

• Tipo de conexão: Duas bolsas soldáveis de diferentes diâmetros

• Bolsa maior: 32mm

• Bolsa menor: 25mm

• Cota A: 35,5mm

• Cota B: 42mm

• Cota D: 25mm

• Pressão de serviço a 20°C: 7,5 kgf/cm²

• Temperatura máxima de uso da linha: 45°C, respeitando a redução da pressão admissível

• Adesivo recomendado: Adesivo Plástico Tigre

• Solução preparadora: Solução Preparadora Tigre

• Preparação das superfícies: Lixa d'água nº 100

• Normas de referência: ABNT NBR 5648 e ABNT NBR 5626

• Embalagem do fabricante: 15 unidades

Atenção: a pressão admissível da instalação deve respeitar o limite do componente de menor resistência e as condições de temperatura de operação.

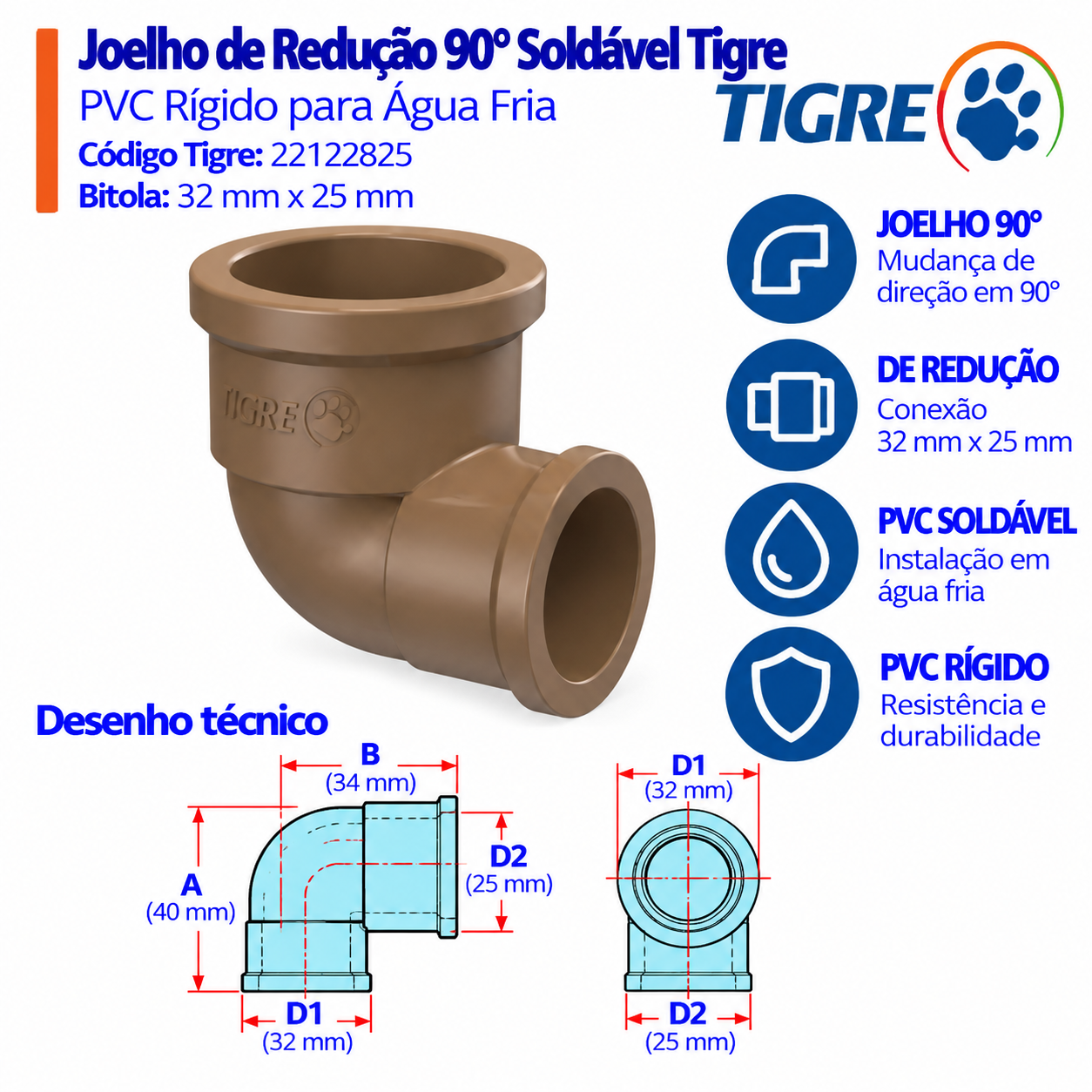

Importante sobre as dimensões: as cotas A, B e D correspondem ao desenho técnico do fabricante e não representam necessariamente as dimensões externas totais da conexão.

Aplicações do Joelho de Redução 90° Soldável Tigre 32mm x 25mm

O Joelho de Redução 90° Soldável Tigre 32mm x 25mm é indicado para redes hidráulicas que necessitam de redução de diâmetro associada à mudança de direção.

Entre suas principais aplicações estão:

• Redução de tubulações soldáveis de 32mm para 25mm.

• Mudanças de direção de 90° em redes de água fria.

• Interligação de tubos de diferentes bitolas.

• Instalações hidráulicas residenciais e comerciais.

• Redes prediais de alimentação e distribuição de água.

• Obras novas, reformas e manutenção de sistemas hidráulicos.

Importante: a redução de bitola deve ser considerada no dimensionamento hidráulico, levando em conta a vazão, a pressão disponível e as perdas de carga da instalação.

Recomendações de Instalação

• Verificar a compatibilidade do joelho com tubos soldáveis de 32mm e 25mm.

• Identificar as bolsas de cada bitola antes da montagem.

• Cortar os tubos perpendicularmente, chanfrar as extremidades e remover rebarbas.

• Preparar as superfícies destinadas à soldagem com lixa d'água nº 100.

• Limpar as extremidades dos tubos e o interior das bolsas com Solução Preparadora Tigre.

• Conferir o encaixe e marcar a profundidade de inserção correspondente a cada bolsa.

• Aplicar uniformemente Adesivo Plástico Tigre nas superfícies de união, evitando excesso de adesivo.

• Encaixar imediatamente os tubos até o final das respectivas bolsas e remover o excesso de adesivo.

• Aguardar no mínimo 1 hora antes de encher a tubulação com água.

• Respeitar o prazo mínimo de 12 horas antes de realizar testes de pressão ou liberar o abastecimento pressurizado.

• Verificar a estanqueidade das uniões antes da utilização definitiva.

Importante: a Tigre recomenda o uso de Adesivo Plástico Tigre, lixa d'água nº 100 e Solução Preparadora Tigre para as bitolas de 32mm e 25mm.

O produto é destinado a sistemas de água fria, não sendo indicado para instalações de água quente. Em instalações externas, devem ser observadas as recomendações de proteção contra intempéries do fabricante.
