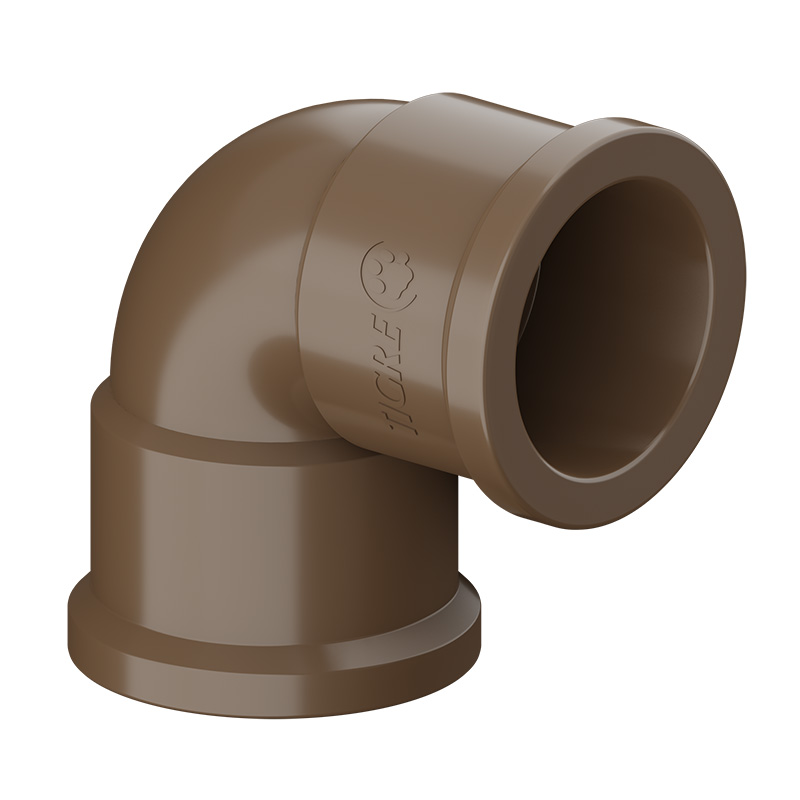

Joelho 90° Soldável Tigre 60mm – Conexão para Tubulação de Água Fria (imagem ilustrativa)

O Joelho 90° Soldável Tigre 60mm é uma conexão hidráulica fabricada em PVC, desenvolvida para realizar mudanças de direção de 90 graus em tubulações de sistemas de distribuição de água fria.

Pertencente à Linha Soldável Tigre, possui duas bolsas soldáveis de 60mm e formato angular, permitindo alterar a direção da tubulação por meio de união com adesivo apropriado.

Também conhecido como Joelho Soldável 90 Graus Tigre 60mm, Joelho PVC Soldável 60mm ou Cotovelo 90° Soldável Tigre 60mm, é indicado para instalações residenciais, comerciais e industriais que necessitam de mudanças de direção na rede hidráulica.

O produto é uma solução prática para obras novas, reformas e manutenção de instalações de água fria.

Principais Benefícios

• Mudança de direção de 90°: permite alterar o percurso da tubulação no ângulo especificado.

• Formato angular: possibilita mudanças de direção em redes hidráulicas, conforme as necessidades do projeto.

• Uniões soldáveis: possibilitam a conexão permanente com tubos compatíveis de 60mm.

• Resistência à corrosão: característica do PVC utilizado na Linha Soldável Tigre.

• Instalação prática: conexão por soldagem a frio com adesivo recomendado pelo fabricante.

• Resistência e durabilidade: características da Linha Soldável Tigre, desde que respeitadas as condições de instalação e utilização.

• Versatilidade: indicado para instalações hidráulicas residenciais, comerciais e industriais.

Características Técnicas

• Fabricante: Tigre

• Produto: Joelho 90° Soldável

• Código do fabricante: 22150600

• Linha: Soldável Água Fria

• Material: PVC

• Cor: Marrom

• Bitola nominal: 60mm

• Ângulo de mudança de direção: 90°

• Tipo de conexão: Duas bolsas soldáveis

• Pressão de serviço a 20°C: 10 kgf/cm²

• Temperatura máxima de uso da linha: 45°C, respeitando os fatores de correção da pressão admissível

• Adesivo recomendado: Adesivo Aquatherm Tigre

• Solução preparadora: Solução Preparadora Tigre

• Normas de referência: ABNT NBR 5648 e ABNT NBR 5626

• Embalagem do fabricante: 12 unidades

Atenção: a pressão admissível da instalação deve respeitar o limite do componente de menor resistência, considerando também a temperatura de operação.

A pressão especificada de 10 kgf/cm² a 20°C refere-se à conexão e não deve ser considerada automaticamente como a pressão admissível de toda a instalação. Para temperaturas superiores a 20°C, devem ser observados os fatores de redução de pressão e as orientações técnicas do fabricante.

Importante sobre as dimensões: a bitola nominal de 60mm corresponde ao diâmetro de conexão com tubulações compatíveis. As dimensões externas totais do joelho não devem ser confundidas com a bitola nominal e devem ser consultadas no desenho técnico específico do fabricante.

Aplicações do Joelho 90° Soldável Tigre 60mm

O Joelho 90° Soldável Tigre 60mm é indicado para alterações de direção em redes de distribuição de água fria que utilizam tubulações soldáveis compatíveis.

Também procurado como joelho 90° para água fria 60mm, é utilizado em instalações que necessitam de mudanças de percurso com conexões hidráulicas de PVC.

Entre suas principais aplicações estão:

• Mudanças de direção de 90° em tubulações soldáveis de 60mm.

• Desvios de percurso em redes hidráulicas de água fria.

• Instalações hidráulicas residenciais e comerciais.

• Redes de alimentação e distribuição de água em edificações.

• Instalações prediais de água fria em ambientes industriais.

• Obras novas, reformas e manutenção de sistemas hidráulicos.

Importante: a mudança de direção deve ser considerada no dimensionamento hidráulico, levando em conta a vazão, a pressão disponível e as perdas de carga do sistema.

O joelho possui geometria diferente da curva de raio mais amplo, e a escolha da conexão deve respeitar as necessidades do projeto hidráulico.

Recomendações de Instalação

• Verificar a compatibilidade do joelho com tubos soldáveis de 60mm.

• Cortar os tubos perpendicularmente, chanfrar as extremidades cortadas e remover rebarbas e impurezas.

• Conferir o alinhamento da conexão e a profundidade de inserção das duas bolsas.

• Verificar o encaixe entre as peças, que deve apresentar ajuste justo, conforme as orientações do fabricante.

• Limpar as superfícies das extremidades dos tubos e da parte interna das bolsas com Solução Preparadora Tigre, eliminando impurezas e gorduras.

• Medir a profundidade total de cada bolsa e marcar a medida correspondente na extremidade do tubo.

• Aplicar uniformemente Adesivo Aquatherm Tigre na área demarcada da extremidade do tubo e na parte interna da bolsa, cobrindo toda a superfície destinada à união e evitando excesso de adesivo.

• Aplicar uma segunda demão de adesivo na extremidade do tubo, conforme o procedimento especificado pela Tigre para bitolas iguais ou superiores a 60mm.

• Encaixar imediatamente os componentes até o final das bolsas e remover o excesso de adesivo, mantendo um filete contínuo, fino e uniforme na junção.

• Aguardar no mínimo 1 hora antes de encher a tubulação com água.

• Respeitar o prazo mínimo de 12 horas antes de realizar testes de pressão ou liberar o abastecimento pressurizado.

• Verificar a estanqueidade das uniões antes da utilização definitiva.

• Em instalações aparentes ou ambientes externos, garantir proteção adequada contra intempéries e exposição solar, conforme as orientações da Tigre.

Importante: para a bitola de 60mm, a Tigre orienta a utilização do Adesivo Aquatherm Tigre, com aplicação de uma segunda demão na extremidade do tubo.

O lixamento com lixa d'água nº 100 é indicado pela ficha técnica para bitolas de 20mm a 50mm, não sendo uma etapa obrigatória para a conexão de 60mm.

O produto é destinado a sistemas de água fria, não sendo indicado para instalações de água quente. A temperatura máxima de 45°C representa um limite de uso da linha, condicionado à redução da pressão admissível, e não caracteriza o produto como uma conexão para sistemas de água quente.
