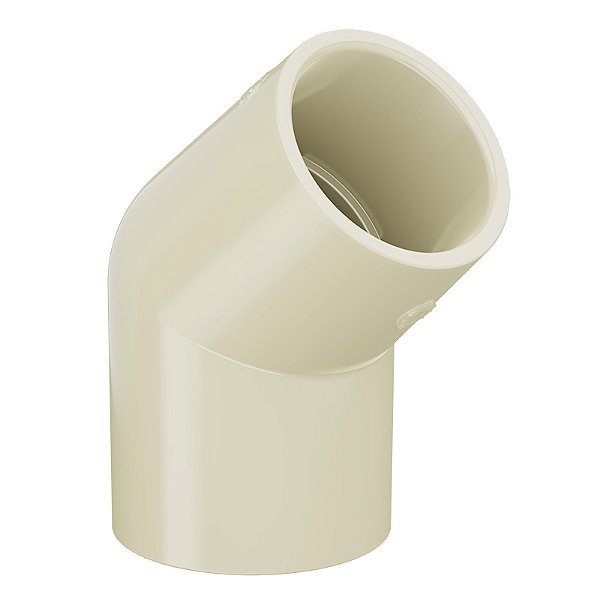

O Joelho 45° Aquatherm 15 mm Tigre é uma conexão hidráulica desenvolvida para realizar mudanças de direção em 45° em tubulações de água quente e fria, permitindo adaptar o percurso da rede às necessidades do projeto.
Fabricado em CPVC (Policloreto de Vinila Clorado), integra a Linha Aquatherm Tigre, oferecendo resistência à temperatura, pressão e corrosão, conforme as condições de operação estabelecidas pelo fabricante.
O Joelho 45 Graus CPVC Aquatherm 15 mm é indicado para instalações hidráulicas residenciais, comerciais e industriais, incluindo redes de distribuição e sistemas de aquecimento de água.
Mudança de direção em 45°: permite alterar o percurso da tubulação conforme o projeto hidráulico.
Resistência térmica: fabricado em CPVC, adequado para sistemas de água quente e fria.
Resistência à pressão: desenvolvido para as condições de operação previstas para o Sistema Aquatherm.
Resistência à corrosão: não apresenta ferrugem ou oxidação.
Instalação prática: união soldável a frio com adesivo específico para CPVC.
Compatibilidade: desenvolvido para integração com tubos Aquatherm Tigre DN 15.
Produto: Joelho 45° Aquatherm
Marca: Tigre
Linha: Aquatherm
Código do fabricante: 22850709
Bitola nominal: DN 15 mm
Ângulo: 45°
Material: CPVC
Cor: Bege
Tipo de conexão: Soldável nas duas extremidades
Função: Mudança de direção da tubulação em 45°
Aplicação: Sistemas hidráulicos de água quente e fria
Compatibilidade: Tubos Aquatherm Tigre DN 15
Embalagem do fabricante: 20 unidades
Normas de referência do sistema: ABNT NBR 15884 e ABNT NBR 5626:2020
Conforme o desenho técnico oficial do fabricante:
Cota A: 18 mm
Cota B: 13 mm
Cota DE: 15 mm
As dimensões correspondem ao Joelho 45° Aquatherm Tigre 15 mm, conforme a ficha técnica do produto.
O Sistema Aquatherm Tigre apresenta os seguintes parâmetros gerais:
A 80 °C: pressão máxima de serviço de 60 m.c.a.
A 70 °C: pressão de serviço de até 90 m.c.a.
A 20 °C: pressão de serviço de até 240 m.c.a., conforme as condições previstas para redes de água fria.
As condições de operação devem respeitar o dimensionamento hidráulico e as recomendações técnicas da Tigre.
O Sistema Aquatherm não é indicado para condução de vapor.
O Joelho 45° CPVC Tigre Aquatherm 15 mm é indicado para mudanças de direção em instalações hidráulicas de água quente e fria.
Pode ser utilizado em redes prediais, sistemas de aquecimento de água, instalações comerciais e industriais, reformas e ampliações de tubulações Aquatherm.
Seu ângulo de 45° permite adequar o percurso da rede hidráulica, respeitando as condições de vazão, pressão e dimensionamento do projeto.
A instalação deve seguir as orientações da Tigre, utilizando Adesivo Aquatherm específico para CPVC nas juntas soldáveis.
O procedimento inclui corte perpendicular do tubo, remoção de rebarbas, chanfro, aplicação do adesivo na ponta do tubo e na bolsa da conexão e encaixe adequado das peças, com giro de 1/4 de volta.
Após a soldagem, aguardar 1 hora antes de abrir o registro e 24 horas antes do ensaio de pressão, conforme orientação do fabricante.
Em instalações de água quente, devem ser considerados isolamento térmico, suportes adequados e dilatação térmica das tubulações.
