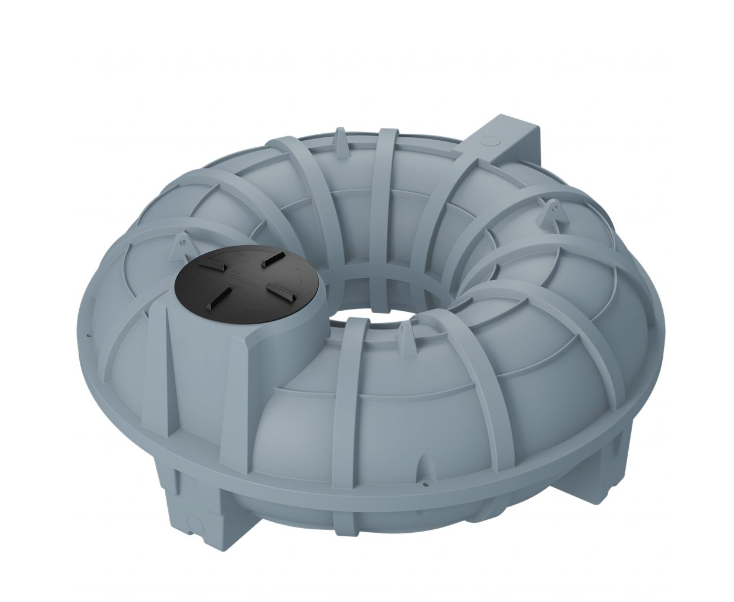

Cisterna Estrutural Fortlev 5000 Litros

A Cisterna Estrutural Fortlev 5000 Litros é uma solução desenvolvida para o armazenamento subterrâneo de água da chuva ou água potável em temperatura ambiente, indicada especialmente para locais que necessitam de um reservatório enterrado com maior resistência estrutural.

Seu principal diferencial é permitir instalação em locais com presença de lençol freático, desde que sejam seguidas as orientações técnicas de ancoragem e instalação da Fortlev.

Com capacidade para 5.000 litros, a Cisterna Estrutural Fortlev pode ser utilizada em residências, condomínios, instalações comerciais, escolas, fazendas, sítios, chácaras e outras aplicações que necessitem de armazenamento subterrâneo de água.

Principais benefícios

• Capacidade para 5.000 litros

• Indicada para armazenamento de água da chuva ou água potável

• Desenvolvida para instalação enterrada

• Pode ser instalada na presença de lençol freático, seguindo o sistema de ancoragem especificado pelo fabricante

• Dispensa alvenaria de contenção convencional

• Escavação relativamente rasa

• Não ocupa espaço útil na superfície

• Possui ponto de interligação

• Pode ser interligada a outras cisternas para ampliar a capacidade de armazenamento

• Pode ser instalada em áreas com passagem de veículos, desde que seja executada laje estrutural conforme projeto

• 5 anos de garantia, conforme condições do fabricante

• Qualidade e tecnologia Fortlev

Onde utilizar a Cisterna Estrutural Fortlev 5000 Litros

A Cisterna Estrutural Fortlev 5000L pode ser utilizada em:

• Residências

• Condomínios

• Instalações comerciais

• Escolas

• Fazendas

• Chácaras

• Sítios

• Propriedades rurais

• Sistemas de aproveitamento de água da chuva

• Sistemas de reserva de água potável

• Locais com presença de lençol freático

• Garagens e áreas de passagem de veículos, mediante projeto e execução de laje estrutural adequada

Quando utilizada para armazenamento de água da chuva, a água deve ser destinada a fins não potáveis, como:

• Descarga de vasos sanitários

• Irrigação de jardins

• Limpeza de pisos

• Lavagem de áreas externas

• Outras aplicações compatíveis com água não potável

A rede de água da chuva deve permanecer separada da rede de água potável da edificação.

Características da Cisterna Estrutural Fortlev

A Cisterna Estrutural Fortlev foi desenvolvida especificamente para instalação subterrânea e possui estrutura reforçada para suportar as condições de instalação previstas pelo fabricante.

O produto possui:

• Estrutura desenvolvida para instalação enterrada

• Ponto de interligação

• Tampa de inspeção

• Painéis destinados às instalações hidráulicas

• Possibilidade de utilização com água potável ou água da chuva

• Sistema de instalação compatível com presença de lençol freático mediante ancoragem

A instalação deve sempre ser acompanhada pelo responsável técnico da obra.

Ficha Técnica

• Marca: Fortlev

• Produto: Cisterna Estrutural Fortlev

• Capacidade nominal: 5.000 litros

• Aplicação: Armazenamento de água da chuva ou água potável em temperatura ambiente

• Instalação: Enterrada

• Aplicação em lençol freático: Permitida mediante sistema de ancoragem

• Ponto de interligação: até 3" (85 mm)

• Garantia: 5 anos, conforme condições do fabricante

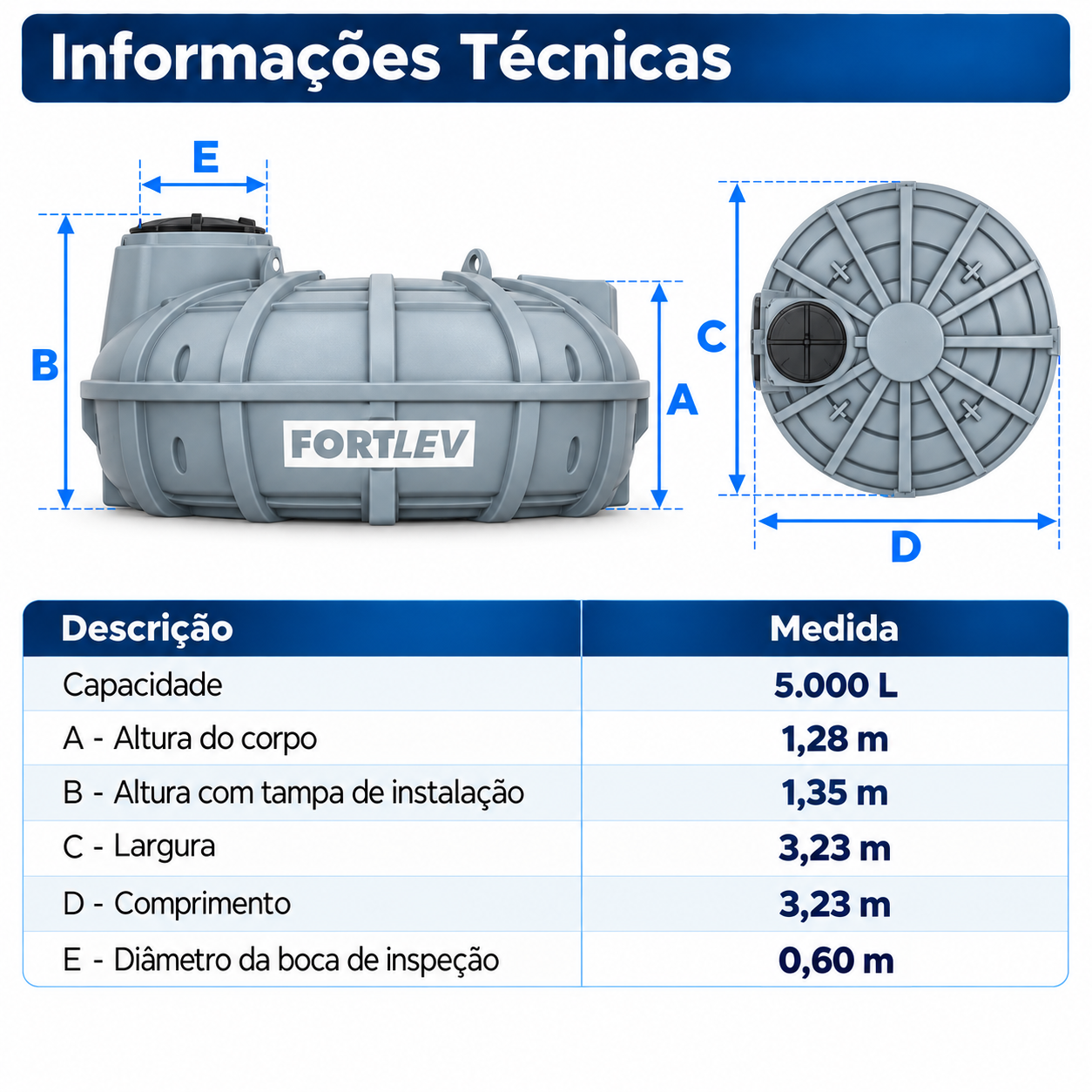

Ilustração técnica das medidas

Para facilitar o planejamento da instalação, utilize as seguintes medidas oficiais da Fortlev:

• A – Altura do corpo: 1,28 m

• B – Altura total: 1,35 m

• C – Largura: 3,23 m

• D – Comprimento: 3,23 m

• E – Diâmetro da tampa de inspeção: 0,60 m

Observação: as dimensões são aproximadas e devem ser utilizadas como referência técnica. A ilustração não deve ser considerada em escala.

Escavação

A Fortlev recomenda, como referência mínima para instalação, escavação com aproximadamente:

• Altura: 1,40 m

• Largura: 3,63 m

• Comprimento: 3,63 m

O responsável técnico deve definir as distâncias em relação a edificações, tubulações, árvores e demais interferências, além da inclinação adequada do talude conforme o tipo de solo.

A tampa de inspeção deve permanecer aproximadamente 5 cm acima do nível do solo, auxiliando na proteção contra entrada de água externa e contaminação.

Base de assentamento sem lençol freático

Quando não houver presença de lençol freático, a Fortlev orienta:

• Camada mínima de 10 cm de cascalho

• Cascalho com granulometria máxima de 30 mm

• Ausência de materiais perfurocortantes

• Compactação da camada de cascalho

• Camada de 10 cm de areia compactada sobre o cascalho

Nessa condição, não é necessária base de concreto nem laje de fechamento, salvo quando exigido pelas condições específicas da obra.

Em solo argiloso, a Fortlev determina a utilização de sistema de ancoragem.

Instalação na presença de lençol freático

Quando houver lençol freático, é obrigatório utilizar sistema de ancoragem para impedir a elevação da cisterna quando o solo estiver saturado.

A Fortlev prevê duas soluções:

• Base de concreto com tirantes e cabo de aço

• Laje de fechamento

Na opção com base de concreto, deve ser executada uma base de aproximadamente 10 cm de altura com malha de aço, utilizada para fixação da cisterna por meio de tirantes e cabos de aço.

A solução deve ser dimensionada e acompanhada pelo responsável técnico da obra.

Instalação em garagem ou passagem de veículos

A Cisterna Estrutural Fortlev pode ser instalada em garagem ou local de passagem de carros, desde que seja construída uma laje de concreto sobre toda a área do aterro.

A laje deve ser dimensionada pelo responsável técnico e não pode transferir sua carga diretamente sobre a cisterna ou somente sobre a área escavada.

A tampa de inspeção deve permanecer acessível para inspeção e manutenção.

Instalação hidráulica

Para armazenamento de água proveniente da companhia de saneamento, o manual técnico prevê:

• Entrada de água potável: até 1" (32 mm)

• Passagem para instalações elétricas: 3/4" (25 mm)

• Saída de água: até 1" (32 mm)

• Extravasor: 100 mm

• Interligação: até 3" (85 mm), com ponto instalado

Para sistemas de água da chuva:

• Entrada de água da chuva: 100 mm

• Extravasor: 100 mm

• Saída de água: 1" (32 mm)

• Instalações elétricas: 3/4" (25 mm)

• Interligação: até 3" (85 mm)

Para as tubulações de água da chuva, devem ser utilizados os anéis de vedação indicados pela Fortlev.

Interligação entre cisternas

As Cisternas Estruturais Fortlev podem ser interligadas para aumentar a capacidade total de armazenamento.

A interligação pode ser feita nos painéis inferiores utilizando Adaptador Flange de até 85 mm (3").

A Fortlev determina o uso de juntas flexíveis nas interligações.

Após a instalação hidráulica, deve ser realizado teste de estanqueidade para verificar a ausência de vazamentos.

Aterramento

O preenchimento ao redor da Cisterna Estrutural deve ser feito conforme o manual técnico da Fortlev.

O fabricante orienta o uso de mistura de cimento e areia no traço 1:10, aplicada de forma compactada ao redor da cisterna.

A compactação deve ser realizada manualmente, em camadas de aproximadamente 25 cm, até o preenchimento total.

Durante o aterramento, a cisterna deve permanecer cheia de água, auxiliando no equilíbrio das pressões sobre o reservatório.

Água da chuva

Quando utilizada para aproveitamento de água da chuva, recomenda-se a instalação de sistema para separação de folhas e resíduos antes da entrada da água na cisterna.

A água armazenada deve ser destinada exclusivamente a aplicações não potáveis e os pontos de consumo devem ser devidamente identificados.

Limpeza e manutenção

A instalação deve prever uma saída de limpeza, fundamental tanto para utilização com água potável quanto para água da chuva.

A Cisterna Estrutural deve permanecer corretamente fechada para evitar entrada de sujeira, animais ou água externa.

Quando utilizada para água da chuva, devem ser seguidas as recomendações da ABNT NBR 15527 e as orientações da Fortlev para manutenção do sistema.

Quando utilizada para água potável, a limpeza e higienização devem seguir as recomendações sanitárias aplicáveis e as orientações da companhia de abastecimento local.

Marca

Fortlev

Capacidade

5.000 litros

Instalação

Enterrada, inclusive em locais com presença de lençol freático quando corretamente ancorada

Garantia

5 anos, conforme condições estabelecidas pela Fortlev.
