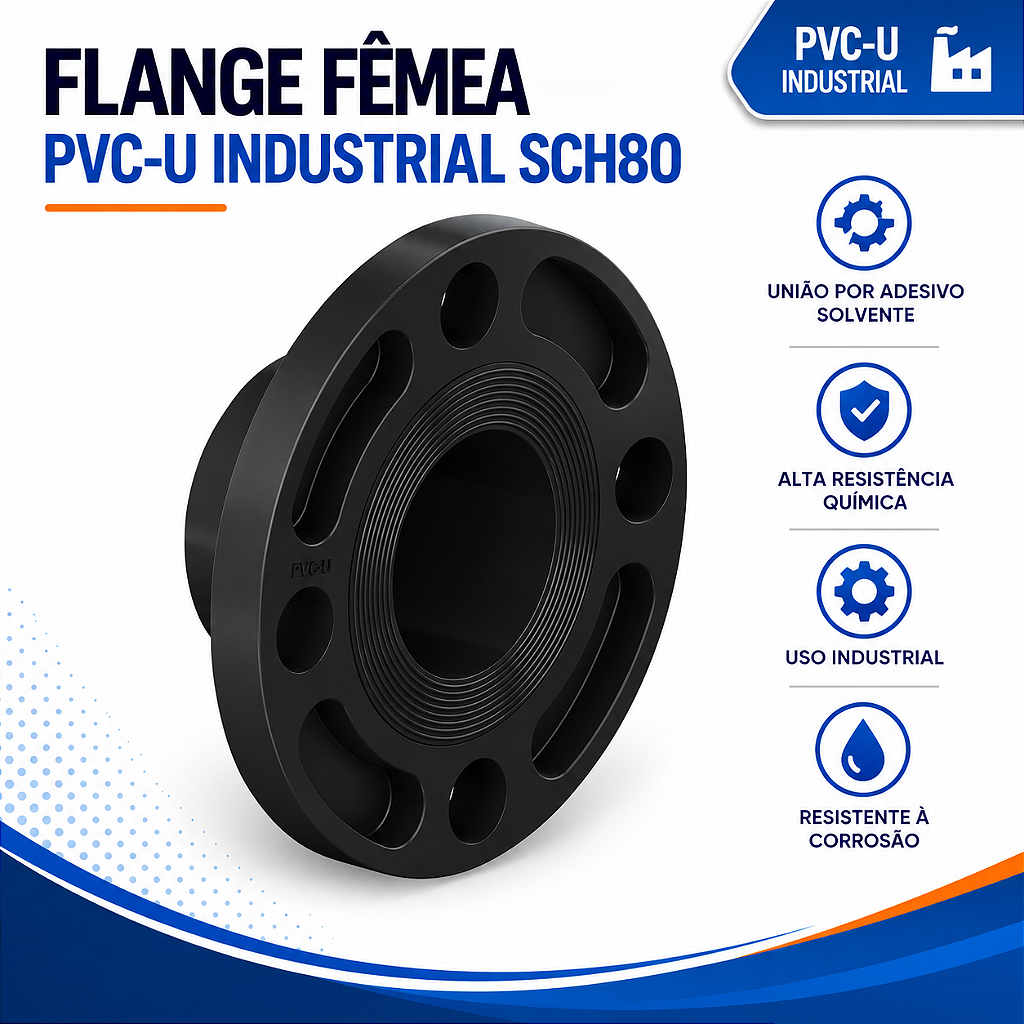

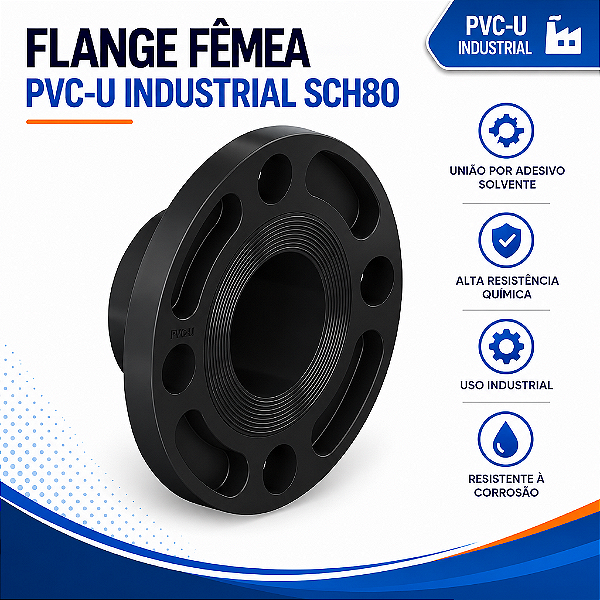

FLANGE FÊMEA PVC-U INDUSTRIAL SCH80 1.1/2" (Imagem ilustrativa)

O Flange Fêmea PVC-U Industrial SCH80 1.1/2" é uma conexão desenvolvida para realizar a interligação de tubulações com componentes, válvulas e equipamentos flangeados em sistemas de PVC-U Industrial Schedule 80.

Com medida de 1.1/2" e padrão de furação ASME/ANSI B16.5 – Classe 150, permite criar uma conexão flangeada no sistema, facilitando a montagem e a integração da tubulação com componentes compatíveis. A conexão flangeada também possibilita a desmontagem do conjunto quando necessária para inspeção, manutenção ou substituição de componentes.

Fabricado em PVC-U (Policloreto de Vinila não plastificado), apresenta elevada resistência à corrosão e boa resistência a diversos agentes químicos, sendo indicado para sistemas de condução de fluidos compatíveis com o material.

Principais Benefícios

• Permite a interligação da tubulação com válvulas, equipamentos e outros componentes flangeados.
• Padrão de furação ASME/ANSI B16.5 – Classe 150.
• Possibilita a desmontagem da conexão para inspeção, manutenção ou substituição de componentes.
• Elevada resistência à corrosão.
• Boa resistência a diversos agentes químicos.
• Não está sujeito à oxidação.
• Baixa necessidade de manutenção.
• Material leve, facilitando transporte, manuseio e instalação.
• Boa durabilidade quando corretamente especificado e instalado.
• Adequado para diferentes aplicações industriais com fluidos compatíveis.

Como Funciona?

O Flange Fêmea PVC-U Industrial permite realizar a conexão entre a tubulação e componentes flangeados compatíveis.

O padrão de furação ASME/ANSI B16.5 – Classe 150 permite sua interligação com componentes flangeados dimensionalmente compatíveis com esse padrão.

A união do flange ao sistema deve ser realizada de acordo com sua configuração e com os procedimentos de instalação recomendados pelo fabricante.

Na união flangeada, devem ser utilizados elementos de vedação, parafusos e demais componentes adequados à aplicação. O aperto dos parafusos deve ser realizado de maneira uniforme, evitando esforços excessivos ou desalinhamentos que possam comprometer a conexão.

Quando Utilizar?

O Flange Fêmea PVC-U Industrial pode ser utilizado em aplicações como:

• Interligação de tubulações com componentes flangeados.
• Conexão de válvulas, registros e equipamentos.
• Pontos que necessitem de possibilidade de desmontagem para inspeção ou manutenção.
• Linhas de processo industrial.
• Sistemas de condução e distribuição de água.
• Sistemas de tratamento de água.
• Sistemas de tratamento de efluentes.
• Redes industriais pressurizadas.
• Indústrias químicas.*
• Indústrias alimentícias.*
• Processos industriais diversos.*

*Sempre mediante verificação da compatibilidade química do fluido, pressão, temperatura e demais condições de operação do sistema.

Especificações Técnicas

Importante: a indicação Classe 150 refere-se ao padrão dimensional de furação do flange e não deve ser interpretada como a pressão de trabalho do componente em PVC-U. Antes da aplicação, devem ser verificadas as especificações do fabricante quanto à pressão de trabalho, temperatura, compatibilidade química e demais condições operacionais do sistema.

Compatibilidade

O Flange Fêmea PVC-U Industrial SCH80 1.1/2" deve ser utilizado com tubos, conexões, válvulas, equipamentos, elementos de vedação e demais componentes compatíveis com sistemas PVC-U Industrial Schedule 80.

O flange possui padrão de furação ASME/ANSI B16.5 – Classe 150. Antes da instalação, deve ser verificada a compatibilidade dimensional com o flange, válvula ou equipamento que será interligado.

A compatibilidade química entre o PVC-U, o elemento de vedação e o fluido transportado também deve ser verificada, especialmente em aplicações industriais envolvendo produtos químicos.

Cuidados na Instalação

Para obter maior segurança e desempenho:

• Verifique a compatibilidade dimensional e o padrão de furação ASME/ANSI B16.5 – Classe 150 antes da montagem.
• Utilize elementos de vedação adequados ao fluido e às condições de operação.
• Mantenha o correto alinhamento dos componentes durante a instalação.
• Utilize parafusos e elementos de fixação adequados à aplicação.
• Realize o aperto dos parafusos de maneira uniforme.
• Evite aperto excessivo que possa provocar esforços indevidos no flange.
• Evite utilizar o flange para corrigir desalinhamentos da tubulação.
• Verifique pressão, temperatura e compatibilidade química antes da entrada em operação.

A instalação correta contribui para a vedação, durabilidade e confiabilidade do sistema.

Por que escolher PVC-U Industrial?

Os sistemas em PVC-U Industrial são uma alternativa às tubulações metálicas em diversas aplicações de condução de fluidos, especialmente em ambientes nos quais resistência à corrosão e compatibilidade química são fatores importantes para o projeto.

Entre suas principais características estão:

• Elevada resistência à corrosão.
• Boa resistência a diversos agentes químicos.
• Não sofre oxidação.
• Superfície interna lisa, favorecendo o escoamento.
• Baixo peso em comparação com sistemas metálicos.
• Facilidade de transporte e instalação.
• Baixa necessidade de manutenção.
• Boa durabilidade quando corretamente especificado e instalado.

A seleção do PVC-U deve sempre considerar fluido transportado, concentração, pressão, temperatura e condições de operação.
