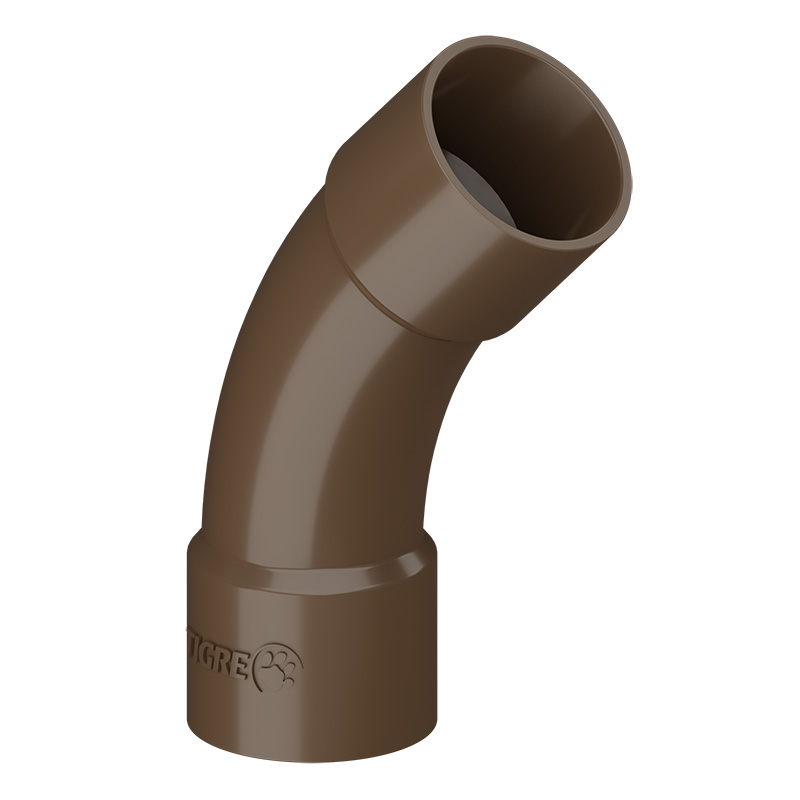

Curva 45° Soldável Tigre 60mm – Conexão para Tubulação de Água Fria (imagem ilustrativa)

A Curva 45° Soldável Tigre 60mm é uma conexão hidráulica desenvolvida para realizar mudanças de direção de 45 graus em tubulações de sistemas de distribuição de água fria.

Pertencente à Linha Soldável Tigre, possui duas bolsas soldáveis de 60mm e formato curvo, permitindo alterar gradualmente a direção da tubulação por meio de união com adesivo apropriado.

Também conhecida como Curva Soldável 45 Graus Tigre 60mm ou Curva Hidráulica 45° de 60mm, é indicada para instalações residenciais, comerciais e industriais que necessitam de desvios de percurso na rede hidráulica.

É uma solução prática para obras novas, reformas e manutenção de instalações de água fria.

Principais Benefícios

• Mudança de direção de 45°: permite alterar o percurso da tubulação no ângulo especificado.

• Geometria curva: proporciona uma mudança gradual de direção, evitando alterações bruscas no trajeto.

• Uniões soldáveis: possibilita a conexão permanente com tubos compatíveis de 60mm.

• Resistência à corrosão: característica da Linha Soldável Tigre.

• Instalação prática: conexão por soldagem a frio com adesivo apropriado.

• Versatilidade: indicada para instalações hidráulicas residenciais, comerciais e industriais.

Características Técnicas

• Fabricante: Tigre

• Produto: Curva 45° Soldável

• Código do fabricante: 22110608

• Linha: Soldável Água Fria

• Cor: Marrom

• Bitola nominal: 60mm

• Ângulo de mudança de direção: 45°

• Tipo de conexão: Duas bolsas soldáveis

• Cota A: 105mm

• Cota D: 60mm

• Cota r (raio): 100mm

• Pressão de serviço da classe de conexões a 20°C: 10 kgf/cm²

• Temperatura máxima da linha: 45°C, respeitando a redução da pressão admissível

• Adesivo recomendado: Adesivo Aquatherm Tigre

• Norma de referência para instalações prediais: ABNT NBR 5626

• Embalagem do fabricante: 5 unidades

Atenção: a pressão admissível da instalação deve respeitar o limite do componente de menor resistência. Quando utilizada com tubos especificados para 7,5 kgf/cm², esse limite deve ser observado, considerando também a temperatura de operação.

Aplicações da Curva 45° Soldável Tigre 60mm

A Curva 45° Soldável Tigre 60mm é indicada para alterações de direção em redes de distribuição de água fria.

Entre suas principais aplicações estão:

• Mudanças de direção de 45° em tubulações soldáveis de 60mm.

• Desvios de percurso em redes hidráulicas de água fria.

• Instalações hidráulicas residenciais e comerciais.

• Redes de alimentação e distribuição de água em edificações.

• Instalações prediais de água fria em ambientes industriais.

• Obras novas, reformas e manutenção de sistemas hidráulicos.

Importante: a mudança de direção deve ser considerada no dimensionamento hidráulico, levando em conta a vazão, a pressão disponível e as perdas de carga do sistema.

Recomendações de Instalação

• Verificar a compatibilidade da curva com tubos soldáveis de 60mm.

• Cortar os tubos perpendicularmente, chanfrar as extremidades cortadas e remover rebarbas e impurezas.

• Conferir o alinhamento da conexão e a profundidade de inserção das duas bolsas.

• Limpar as superfícies soldáveis com Solução Preparadora Tigre.

• Utilizar Adesivo Aquatherm Tigre, conforme procedimento recomendado para bitolas a partir de 60mm.

• Aplicar uma segunda demão de adesivo na extremidade do tubo, seguindo as orientações do fabricante.

• Encaixar imediatamente os componentes até o final das bolsas e remover o excesso de adesivo.

• Aguardar no mínimo 1 hora antes de encher a tubulação com água.

• Respeitar o prazo mínimo de 12 horas antes de realizar testes de pressão ou liberar o abastecimento pressurizado.

• Verificar a estanqueidade das uniões antes da utilização definitiva.

Importante: para a bitola de 60mm, a Tigre recomenda o procedimento de soldagem com Adesivo Aquatherm Tigre. O lixamento com lixa d'água nº 100 é indicado somente para bitolas de 20 a 50mm.

O produto é destinado a sistemas de água fria, não sendo indicado para instalações de água quente.

Curva 45° Soldável Tigre 60mm é no Ponto do Encanador

No Ponto do Encanador, você encontra a Curva 45° Soldável Tigre 60mm e uma linha completa de tubos, conexões e acessórios para instalações hidráulicas de água fria.

Atendemos instaladores, construtoras e profissionais que procuram materiais hidráulicos para obras residenciais, comerciais e industriais.

Consulte nossa equipe para informações sobre preços, disponibilidade e condições de fornecimento.
