Curva 90º Aquatherm 28 mm Tigre

Clique no botão ao lado para assistir ao vídeo relacionado ao produto.

Assistir Vídeo

Curva 90º Aquatherm 28 mm Tigre

Código: 003687 Marca:
R$ 12,31
até 2x de R$ 6,62
Comprar Estoque: 1 dia útil
* Este prazo de entrega está considerando a disponibilidade do produto + prazo de entrega.

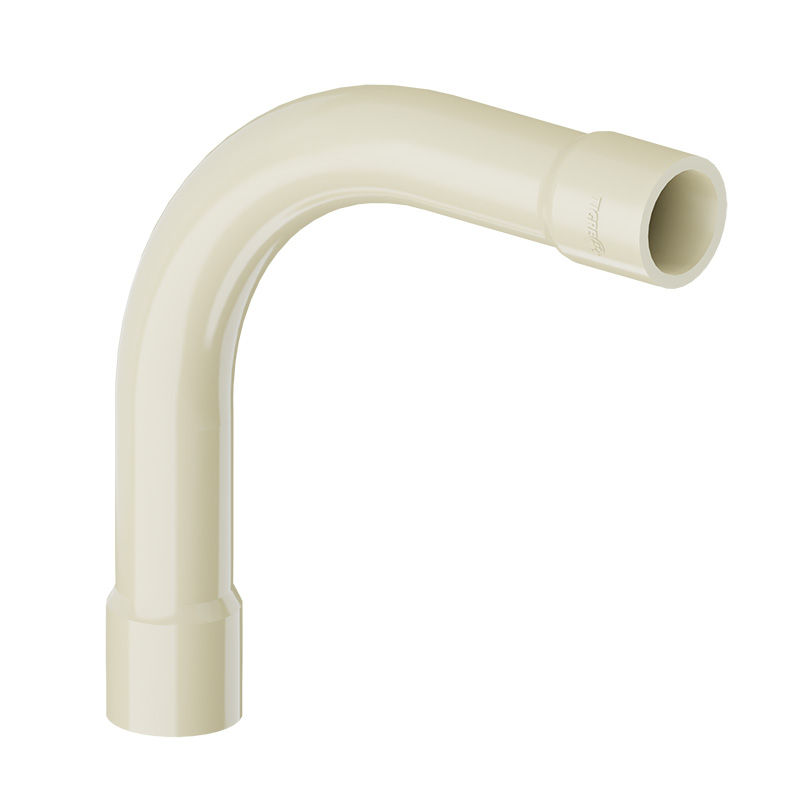

Curva 90° Aquatherm 28 mm Tigre (Imagem Ilustrativa)

A Curva 90° Aquatherm 28 mm Tigre é uma conexão hidráulica desenvolvida para realizar mudanças de direção em 90° em tubulações de água quente e fria, proporcionando uma transição gradual do fluxo e contribuindo para reduzir as perdas de carga no sistema.

Fabricada em CPVC (Policloreto de Vinila Clorado), integra a Linha Aquatherm Tigre, oferecendo resistência à temperatura, pressão e corrosão, conforme as condições de operação previstas pelo fabricante.

A Curva 90 Graus CPVC Aquatherm 28 mm possui raio de curvatura longo, favorecendo o desempenho hidráulico em instalações residenciais, comerciais e industriais.

Principais Benefícios

  • Mudança de direção em 90°: permite alterar o percurso da tubulação de maneira gradual.

  • Menor perda de carga: o raio longo favorece o escoamento da água em comparação com conexões de curvatura mais fechada.

  • Resistência térmica: fabricada em CPVC, material adequado para sistemas de água quente e fria.

  • Resistência à corrosão: não apresenta ferrugem ou oxidação.

  • Instalação prática: união soldável a frio com adesivo específico para CPVC Aquatherm.

  • Compatibilidade: desenvolvida para integração com tubos da Linha Aquatherm Tigre DN 28.

Características Técnicas

  • Produto: Curva 90° Aquatherm

  • Marca: Tigre

  • Linha: Aquatherm

  • Código do fabricante: 22852744

  • Bitola nominal: DN 28 mm

  • Ângulo de curvatura: 90°

  • Material: CPVC

  • Cor: Bege

  • Tipo de conexão: Soldável nas duas extremidades

  • Geometria: Curva de raio longo

  • Aplicação: Mudança de direção em redes de água quente e fria

  • Compatibilidade: Tubos Aquatherm Tigre DN 28

  • Embalagem do fabricante: 10 unidades

  • Normas de referência do sistema: ABNT NBR 15884 e ABNT NBR 5626:2020

Dimensões Técnicas — Tigre

Conforme informações oficiais do fabricante:

  • Cota B: 23 mm

  • Cota DE: 28,30 mm

  • Cota R — Raio de curvatura: 70 mm

As dimensões correspondem ao desenho técnico da Curva 90° Aquatherm Tigre 28 mm.

Temperatura e Pressão de Trabalho

O Sistema Aquatherm Tigre apresenta os seguintes parâmetros gerais de operação:

  • A 80 °C: pressão máxima de serviço de 60 m.c.a.

  • A 70 °C: pressão de serviço de até 90 m.c.a.

  • A 20 °C: pressão de serviço de até 240 m.c.a., nas condições especificadas para linhas de recalque de água fria.

Esses parâmetros devem ser considerados conforme o dimensionamento hidráulico, a temperatura e as recomendações do fabricante.

O Sistema Aquatherm não é indicado para condução de vapor.

Aplicações da Curva 90° Aquatherm 28 mm

A Curva 90° CPVC Tigre Aquatherm 28 mm é indicada para mudanças de direção em redes hidráulicas de água quente e fria.

Pode ser utilizada em instalações residenciais, comerciais e industriais, sistemas de aquecimento de água, redes prediais de distribuição, reformas e ampliações de tubulações Aquatherm.

Seu raio longo de 70 mm favorece o desempenho hidráulico, sendo especialmente útil em projetos que buscam minimizar as perdas de carga nas mudanças de direção.

Recomendações de Instalação

A instalação deve seguir as orientações técnicas da Tigre, utilizando Adesivo Aquatherm Tigre específico para CPVC nas juntas soldáveis.

O procedimento inclui corte perpendicular do tubo, remoção de rebarbas, chanfro, aplicação do adesivo na ponta do tubo e na bolsa da conexão e encaixe correto das peças, conforme as recomendações do fabricante.

Após a soldagem, não movimentar a junta nos primeiros 15 minutos. Aguardar 1 hora antes de abrir o registro e 24 horas antes do ensaio de pressão ou abastecimento da rede pressurizada.

Em instalações de água quente, devem ser considerados isolamento térmico, suportes adequados e dilatação térmica das tubulações.

O projeto deve respeitar as condições de temperatura, pressão e espaço necessário para a instalação da curva.

Compre no Ponto do Encanador

No Ponto do Encanador, você encontra curvas, tubos, conexões e acessórios da Linha Aquatherm Tigre para instalações hidráulicas de água quente e fria.

Conte com uma empresa especializada em materiais hidráulicos, com amplo estoque e soluções para obras, reformas e projetos profissionais.

Telefone: (19) 3249-3000

E-mail: vendasonline@pontodoencanador.com.br

Site: www.pontodoencanador.com
