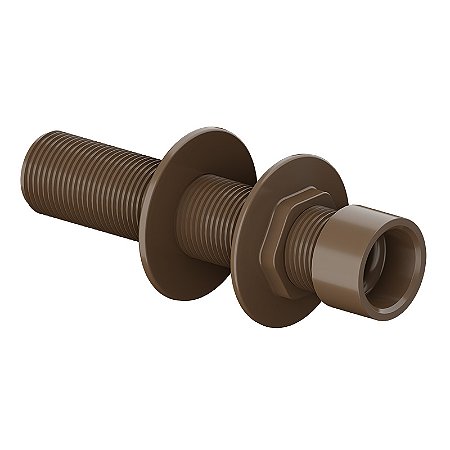

Adaptador Soldável Longo com Flanges Livres para Caixa d'Água Tigre 85mm x 3" – Água Fria (imagem ilustrativa)

O Adaptador Soldável Longo com Flanges Livres para Caixa d'Água Tigre 85mm x 3" é uma conexão hidráulica desenvolvida para realizar a ligação de tubulações às paredes de caixas d'água e reservatórios, permitindo a entrada ou saída de água por meio de um sistema de fixação com flanges livres.

Pertencente à Linha Soldável Tigre, apresenta configuração longa, indicada para instalações que necessitam de maior extensão do corpo do adaptador e de um sistema de fixação apropriado para reservatórios compatíveis.

Também conhecido comercialmente como Adaptador Flange Longo Tigre 85mm x 3" ou Flange Longa para Caixa d'Água Tigre 85mm, é utilizado em sistemas hidráulicos de abastecimento, armazenamento e distribuição de água fria.

Seu sistema de flanges livres permite a montagem na parede do reservatório, enquanto a extremidade soldável possibilita a conexão com tubulações compatíveis de 85mm, conforme as recomendações técnicas de instalação.

O produto atende a projetos hidráulicos de diferentes portes, desde que observadas a compatibilidade dimensional, as condições de montagem e as especificações do reservatório.

Principais Benefícios

• Ligação hidráulica em reservatórios: permite conectar tubulações aos pontos de entrada ou saída de água de caixas d'água.

• Modelo longo: apresenta corpo alongado, com cota A de 295mm, para instalações que exigem essa configuração dimensional.

• Sistema com flanges livres: permite a fixação na parede do reservatório por meio dos componentes correspondentes.

• União soldável: possibilita a ligação com tubulações soldáveis de 85mm.

• Compatibilidade dimensional: desenvolvido para instalações que utilizam a configuração nominal 85mm x 3".

• Aplicação em água fria: indicado para redes de abastecimento e distribuição conforme o dimensionamento hidráulico.

• Versatilidade: pode ser utilizado em reservatórios de instalações residenciais, comerciais e industriais, respeitando as especificações de montagem.

Características Técnicas

• Fabricante: Tigre

• Produto: Adaptador Soldável Longo com Flanges Livres para Caixa d'Água

• Código do fabricante: 22048139

• Linha: Soldável Água Fria

• Modelo: Longo

• Bitola soldável: 85mm

• Bitola de referência em polegadas: 3"

• Medida nominal: 85mm x 3"

• Sistema de fixação: Flanges livres

• Cota A: 295mm

• Cota D: 3"

• Cota Dn: 193mm

• Tipo de ligação à tubulação: Soldável

• Embalagem do fabricante: 1 unidade

• Aplicação: Ligação hidráulica em caixas d'água e reservatórios compatíveis

Observação técnica: as cotas correspondem às medidas informadas no catálogo oficial da Tigre. A cota Dn não deve ser interpretada automaticamente como o diâmetro de furação da caixa d'água.

A compatibilidade de instalação deve considerar a espessura e o material da parede do reservatório, as condições de fixação e a configuração do conjunto de flanges livres.

Aplicações do Adaptador Soldável Longo com Flanges Livres Tigre 85mm x 3"

O Adaptador Soldável Longo com Flanges Livres para Caixa d'Água Tigre 85mm x 3" é indicado para instalações hidráulicas que necessitam de passagem e conexão de tubulações através das paredes de reservatórios compatíveis.

Entre suas principais aplicações estão:

• Ligação de tubulações soldáveis de 85mm em caixas d'água e reservatórios.

• Sistemas de entrada e saída de água de reservatórios.

• Redes hidráulicas de alimentação e distribuição de água fria.

• Instalações prediais de abastecimento em condomínios e edifícios.

• Sistemas de armazenamento e distribuição de água em estabelecimentos comerciais.

• Redes de abastecimento de água fria em ambientes industriais.

• Obras novas, reformas e adequações de instalações hidráulicas existentes.

A escolha do adaptador deve considerar a espessura da parede do reservatório, o espaço disponível para instalação, a compatibilidade dos componentes de fixação, a vazão e a pressão do sistema.

Importante: a medida nominal 85mm x 3" não garante, isoladamente, a compatibilidade com qualquer modelo de reservatório. A instalação deve seguir as especificações dos fabricantes e o dimensionamento do projeto hidráulico.

Recomendações de Instalação

Para garantir a instalação adequada do Adaptador Soldável Longo com Flanges Livres Tigre 85mm x 3", devem ser observadas as orientações técnicas do fabricante e as características do reservatório.

• Verificar a compatibilidade dimensional do adaptador com a tubulação soldável de 85mm e com o reservatório.

• Conferir a espessura da parede da caixa d'água e o espaço necessário para acomodar o corpo longo do adaptador.

• Definir a posição de montagem conforme o projeto hidráulico e as orientações do fabricante do reservatório.

• Confirmar o diâmetro de furação nas instruções específicas de montagem, sem utilizar automaticamente a cota Dn como medida do furo.

• Executar a abertura somente com ferramentas e procedimentos apropriados ao material do reservatório.

• Limpar as superfícies de contato e verificar as condições dos elementos de vedação.

• Posicionar os componentes do sistema de flanges livres conforme a sequência de montagem recomendada pelo fabricante.

• Evitar aperto excessivo que possa danificar a parede do reservatório ou comprometer a vedação.

• Para a ligação soldável de 85mm, seguir o procedimento da Linha Soldável Tigre para bitolas a partir de 60mm, utilizando Adesivo Aquatherm Tigre.

• Limpar as superfícies destinadas à soldagem com Solução Preparadora Tigre.

• Aplicar o adesivo conforme o procedimento indicado para a bitola, incluindo a segunda demão na extremidade do tubo.

• Encaixar imediatamente os componentes após a aplicação do adesivo, respeitando a profundidade de inserção.

• Remover o excesso de adesivo após a montagem.

• Aguardar no mínimo 1 hora antes de encher a tubulação com água e 12 horas antes de realizar testes de pressão ou liberar o abastecimento pressurizado, conforme o procedimento geral da Linha Soldável Tigre.

• Verificar a estanqueidade da ligação e do sistema de fixação antes da utilização definitiva do reservatório.

• Proteger adequadamente tubulações e conexões instaladas em ambientes externos contra a exposição às intempéries.

Importante: para a união soldável de 85mm, a Tigre estabelece procedimento com Adesivo Aquatherm, incluindo uma segunda demão na extremidade do tubo. O lixamento com lixa d'água nº 100 é indicado no procedimento geral da Linha Soldável apenas para bitolas de 20 a 50mm.

Atenção: a ficha técnica geral da Linha Soldável Tigre apresenta pressão de serviço de 10 kgf/cm² a 20 °C para conexões de 60 a 110mm. Esse valor não deve ser adotado isoladamente como a pressão admissível do conjunto instalado no reservatório.

A instalação completa deve respeitar o limite de pressão e temperatura do componente de menor resistência, incluindo tubulação, adaptador, elementos de vedação e reservatório.

O produto destina-se a sistemas de água fria e deve ser utilizado conforme o projeto hidráulico e as recomendações dos fabricantes envolvidos.
